Кабель КПГ

Расшифровка кабеля КПГ

К – Кабель
П – Обмотка токопроводящей жилы полиэтилентерефталатной пленкой марки ПЭТ-Э
Г – Гибкий

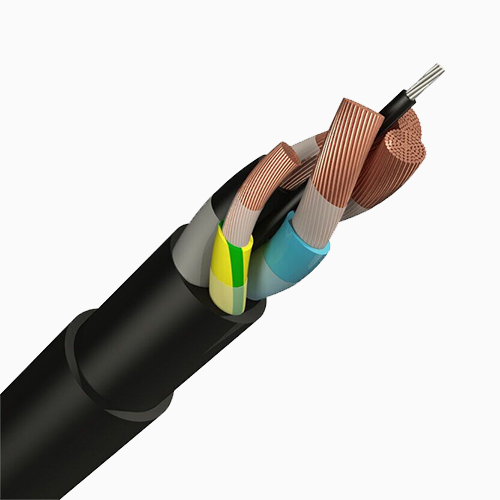

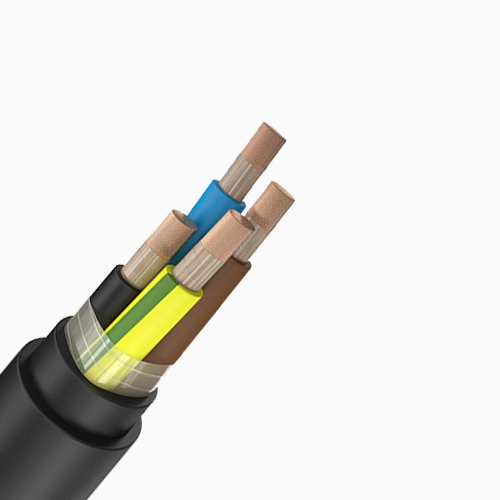

Элементы конструкции кабеля КПГ

1 Токопроводящая жила скрученная из медных или
медных лужёных проволок (класс 5);
2 Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
3 Изоляция из резины типа РТИ-1 или РТИ-2-ХЛ на основе натурального и бутадиенового каучуков,
маркировка жил:
• цифровая: 1, 2, 3, 4,5, жила заземления – 0,
• цветовая: голубой, черный, коричневый, жила заземления – зелёно-жёлтая;
4 Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
5 Оболочка из резины типа РШ-1 на основе изопренового и бутадиенового каучуков.

Область применения кабеля КПГ

Силовые кабели повышенной гибкости предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение 1000 В.Кабели предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с умеренным климатом. Кабели предназначены для эксплуатации на открытом воздухе и в помещениях. Устойчивы к воздействию солнечного излучения.

Технические характеристики кабеля КПГ

Кабель КПГ эксплуатируется в следующем диапазоне температур — от -50° до +50°C.

Минимальное значение температуры для осуществления монтажных и прокладочных работ с кабелем — -15°С.

Длительно допустимый уровень нагрева токопроводящей жилы — не более +75°С.

Рабочее напряжение кабеля:

при переменном токе — напряжение до 690В, частота до 400 Гц;
при постоянном токе — напряжение до 1000В.
Минимальный радиус изгиба кабеля при неподвижной прокладке — 5D, где D — величина наружного диаметра кабеля.
