Расшифровка кабеля РПШ

Р – (резиновая) гибкая резиновая шланговая изоляция жил;
П – (пластикат) оболочка из изоляционной резины или ПВЧ-пластиката;
Ш (шелк) –реализация изоляции с использованием полиамидного шелка.

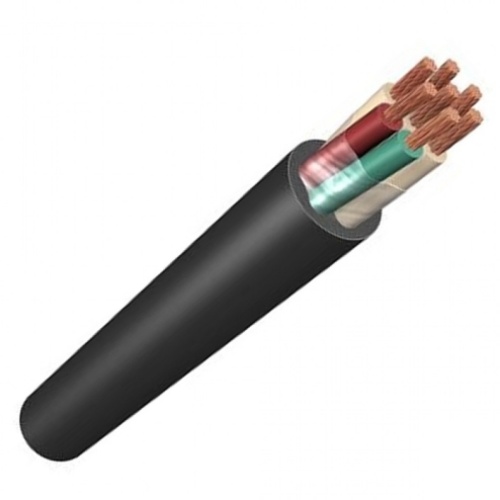

Конструкция кабеля РПШ

1 Токопроводящая жила – медная, многопроволочная, круглой формы, класса 4 по ГОСТ 22483. Токопроводящие жилы в тропическом исполнении скручены из медной проволоки, луженой оловом или оловянно-свинцовым сплавом не ниже ПОС-61.
2 Изоляция – из резины изоляционной.
3 Скрутка – изолированные жилы скручены, при скрутке допускается применять сердечник и заполнения из резины, волокнистых материалов и ПВХ пластиката. Волокнистые материалы проводов в тропическом исполнении антисептированы. Изолированные жилы могут быть любого цвета. В каждом повиве провода, начиная с двухжильных, должна быть одна счетная и одна направляющая жилы, отличные по цвету между собой и от всех остальных. В обозначение марок кабелей, имеющих отличительную маркировку каждой жилы (цифровую), добавляют букву «Ц».
4 Разделительный слой – поверх скрученных жил допускается применение пленки полиэтилентерефталатной.
5 Оболочка – из резины шланговой.

Применение кабеля РПШ

Провода предназначены для присоединения стационарных установок в электрических сетях на номинальное переменное напряжение 380 и 660 В частотой 400 Гц, а также для монтажа радиоаппаратуры.

Провода предназначены для эксплуатации в макроклиматических районах с умеренным климатом при температуре окружающей среды от минус 40°С до плюс 60°С. Провода предназначены для эксплуатации в закрытых помещениях при отсутствии воздействия прямого солнечного излучения и атмосферных осадков. Провода с сечением жил до 4 кв.мм стойки к многократным перегибам и выдерживают не менее 500 циклов. Провода с сечением жил 6 и 10 кв.мм стойки к изгибам и выдерживают не менее 15 двойных изгибов.

Технические характеристики кабеля РПШ

Вид климатического исполнения У категория размещения 3 и Т категория размещения 4 по ГОСТ 15150.69.
Диапазон температур эксплуатации: от -40°С до +60°С
Относительная влажность воздуха при температуре +35°С: до 98 %
Провода стойки к воздействию относительной влажности воздуха до 98% при температуре: +35°С
Монтаж проводов без предварительного нагрева должен производится при температуре, не ниже: – 15°С
Длительно допустимая температура на токопроводящих жилах проводов, не более: +65°С
РПШ参数
КоличествоМассаНаружный
и сечениекабеля,диаметр,
жил, шт х кв.ммкг/кммм
2х0,75958,2
3х0,751058,6
4х0,751249,4
5х0,7515410,2
6х0,7518011
7х0,7518711
8х0,7520711,9
10х0,7529114,8
12х0,7530915,3
14х0,7535016
2х1,01068,5
3х1,01158,9
4х1,01409,7
5х1,017210,5
6х1,020011,4
7х1,029011,4
8х1,023212,3
10х1,032615,4
12х1,034815,8
14х1,039316,6
2х1,51269,1
3х1,51429,6
4х1,517110,5
5х1,521211,4
6х1,525012,4
7х1,526212,4
8х1,532114,4
10х1,540516,7
12х1,543717,2
14х1,549618,1
2х2,517710,5
3х2,520011,1
4х2,524212,1
5х2,533214,2
6х2,538615,4
7х2,540715,4
8х2,547616,6
10х2,563419,4
12х2,566520
14х2,574921
2х4,021011,6
3х4,025912,2
2х6,033015,6
3х6,040016,5
