Расшифровка кабеля КГЭ, КГЭ-ХЛ
К – Кабель
Г – Гибкий
п – Изоляция вспомогательной жилы из полипропилена
Э – Эластичный экран
ХЛ – Хладостойкий

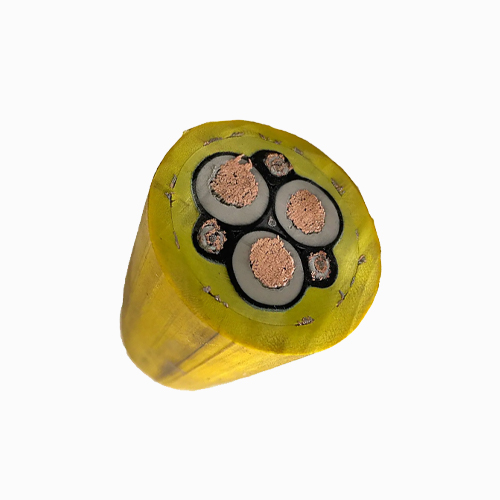

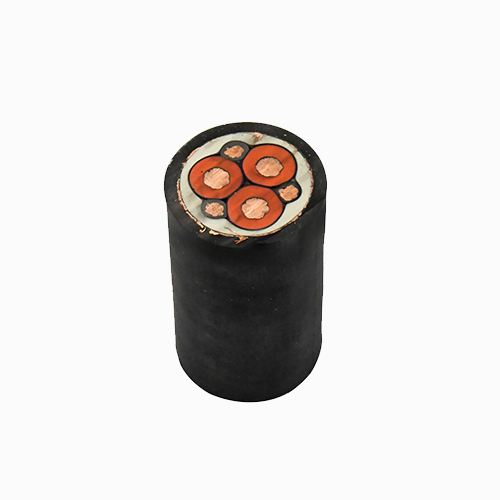

Элементы конструкции кабеля КГЭ, КГЭ-ХЛ
1. Токопроводящая жила – из медной проволоки 5 класса гибкости по ГОСТ 22483;
2. Внутренний экран основной жилы – из электропроводящей резины;
3. Изоляция – из резины изоляционной накладывается на основные жилы поверх внутреннего экрана. Изоляция вспомогательной жилы выполняется из резины изоляционной и не должна быть черного цвета, допускается изготовление вспомогательной жилы с наружным экраном из электропроводящей резины. Жила заземления выполняется без изоляции, допускается изготовление жилы заземления с изоляцией из электропроводящей резины;
4. Наружный экран основной жилы – из электропроводящей резины наложен поверх изоляции;
5. Скрутка – основные жилы, заземляющая и вспомогательная жилы скручены;
6. Разделительный слой – поверх скрученных жил наложена синтетическая пленка. Допускается изготовление без пленки при условии обеспечения свободного отделения жил друг от друга и от оболочки без повреждения изоляции и экранов, допускается разрушение синтетической пленки;
7. Оболочка – двухслойная резиновая с внутренним слоем из электропроводящей резины. Допускается внутренняя оболочка из неэлектропроводящей резины. Наружный слой — из резины, в КГЭ-ХЛ – повышенной морозоустойчивости. Допускается изготовление кабелей в однослойной оболочке из резины типа, предусмотренного для наружного слоя двухслойной оболочки;
Область применения кабеля КГЭ, КГЭ-ХЛ
Кабели предназначены для присоединения экскаваторов и других передвижных механизмов или электроустановок КГЭ – при открытых, КГпЭ-ХЛ – при подземных горных работах к электрическим сетям с изолированной нейтралью при номинальном переменном напряжении 6 кВ номинальной частоты до 50 Гц основных жил и 380 В на вспомогательной жиле. Кабель КГЭ-ХЛ представлен в холодостойком исполнении для открытых горных работ.
Технические характеристики кабеля КГЭ, КГЭ-ХЛ- 6кВ
| Климатическое исполнение У, УХЛ , Т, категория размещения 1 по ГОСТ 15150-69. | |
| Температура эксплуатации кабелей: | |
| КГЭ , КГЭ -Т | от -40°С до +50°С |
| КГЭ -ХЛ | от -60°С до +50°С |
| Кабели в тропическом исполнении стойки к поражению плесневыми грибами. | |
| Кабели выдерживают не менее 7000 циклов намотки-размотки на барабан радиусом, равным 10 диаметрам кабеля, без изменения своих функций. | |
| Наибольшая растягивающая нагрузка на кабель не должна превышать 24.5 Н (2.5 кгс), натяжение кабеля при сматывании и наматывании на кабельный барабан не более 10 Н (1.0 кгс) на 1 мм2 суммарного сечения всех жил. | |
| Минимально допустимый радиус изгиба кабелей: | |
| при монтаже и прокладке по трассе, не менее: | 6 наружных диаметров кабеля |
| при сматывании и наматывании на кабельный барабан, не менее: | 10 наружных диаметров кабеля |
| Вспомогательные и основные жилы кабелей выдерживают испытание в воздухе переменным напряжением номинальной частоты 50 Гц в течение 5 мин: | |
| для основных жил: | 15 кВ |
| для вспомогательной жилы: | 2 кВ |
| Длительно допустимая температура на жилах кабелей: | |
| КГЭ , КГЭ -Т, не более: | +75°С |
| КГЭ -ХЛ , не более: | +85°С |
| Строительная длина кабелей, не менее: | 200 м |
| По согласованию с потребителем допускается сдача кабелей другими строительными длинами | |
| Срок службы кабелей, не менее: | 3 лет |
| Срок службы кабелей при эксплуатации на механизмах, оборудованных кабелеприемными барабанами, не менее: | 5 лет |
| Гарантийный срок эксплуатации кабелей: | 12 месяцев с момента ввода кабелей в эксплуатацию |
| КГЭ参数 | ||
|---|---|---|
| Число и номинальное сечение жил, мм 2 | Номинальный наружный диаметр кабеля, MM | Расчетная масса 1 км кабеля, Kr |
| КГЭ | ||
| 3x10+1x6 | 41.2 | 2125 |
| 3x16+1x6 | 43.8 | 2507 |
| 3x16+1x10 | 43.8 | 2507 |
| 3x25+1x10 | 46.4 | 3006 |
| 3x25+1x16 | 46.4 | 3006 |
| 3x35+ 1 x 10 | 50.2 | 3636 |
| 3 x 35 + 1 x 16 | 50.2 | 3636 |
| 3 x 50 + 1 x 16 | 53.9 | 4377 |
| 3 x 50 + 1 x 25 | 53.9 | 4377 |
| 3 x 70 + 1 x 16 | 63.3 | 5966 |
| 3 x 70 + 1 x 25 | 63.3 | 5966 |
| 3 x 95 + 1 x 25 | 66.5 | 7139 |
| 3 x 95 + 1 x 35 | 66.5 | 7139 |
| 3 x 10 + 1 x 6+1x6 | 41.2 | 2170 |
| 3x16+1x6+1x6 | 43.8 | 2522 |
| 3x16+1x6+1x10 | 43.8 | 2522 |
| 3x25+1x10+1x6 | 46.4 | 3014 |
| 3x35+1x10+1x6 | 50.2 | 3641 |
| 3x35+1x10+1x10 | 50.2 | 3641 |
| 3x50+1x16+1x10 | 53.9 | 4309 |
| 3x70+1x16+1x10 | 63.3 | 5835 |
| 3x70+1x16+1x35 | 63.3 | 5835 |
| 3x70+1x25+1x10 | 63.3 | 5835 |
| 3x95+1x25+1x10 | 66.5 | 6998 |
| КГЭ-ХЛ | ||
| 3 x 10 + 1 x 6 | 41.2 | 2125 |
| 3 x 16 + 1 x 6 | 43.8 | 2507 |
| 3 x 16 + 1 x 10 | 43.8 | 2507 |
| 3 x 25 + 1 x 10 | 46.4 | 3006 |
| 3 x 25 + 1 x 16 | 46.4 | 3006 |
| 3 x 35 + 1 x 10 | 50.2 | 3636 |
| 3 x 35 + 1 x 16 | 50.2 | 3636 |
| 3 x 50 + 1 x 16 | 53.9 | 4377 |
| 3 x 50 + 1 x 25 | 53.9 | 4377 |
| 3 x 70 + 1 x 16 | 63.3 | 5966 |
| 3 x 70 + 1 x 25 | 63.3 | 5966 |
| 3 x 95 + 1 x 25 | 66.5 | 7139 |
| 3 x 95 + 1 x 35 | 66.5 | 7139 |
| 3 x 10 + 1 x 6+1x6 | 41.2 | 2170 |
| 3x16+1x6+1x6 | 43.8 | 2522 |
| 3x25+1x10+1x6 | 46.4 | 3014 |
| 3x35+1x10+1x6 | 50.2 | 3641 |
| 3x35+1x10+1x10 | 50.2 | 3641 |
| 3x50+1x16+1x10 | 53.9 | 4309 |
| 3x50+1x35+1x16 | 53.9 | 4309 |
| 3x70+1x16+1x10 | 63.3 | 5835 |
| 3x70+1x16+1x16 | 63.3 | 5835 |
| 3x95+1x25+1x10 | 66.5 | 6998 |
| 3x95+1x25+1x16 | 66.5 | 6998 |
