Расшифровка кабеля КПГСН

К- Кабель
П – Обмотка токопроводящей жилы полиэтилентерефталатной пленкой марки ПЭТ-Э
Г – Гибкий
С – Сердечник из полиэфирных нитей в оболочке из резины
Н – В резиновой маслостойкой оболочке, не распространяющей горение

Кабель КПГСНТ: T – Теплостойкая резиновая изоляция

Кабель КПГСНЭ: Э – Экран из медных луженых проволок

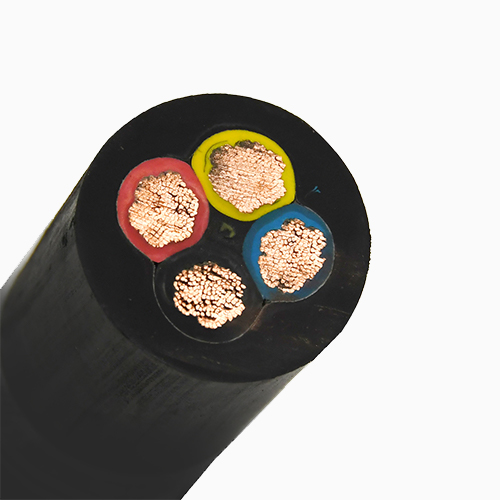

Kонструкция кабеля КПГСН

1. Токопроводник из медной проволоки повышенной гибкости.
2. Обмотка из синтетической пленки марки ПЭТ-Э.
3. Изоляция из резины марки РТИ-1 на основе натурального каучука.
4. Сердечник из полиэфирных нитей, вокруг которого наматываются токопроводящие жилы. Увеличивает жесткость кабеля и устойчивость к растягивающим усилиям.
5. Еще один слой пленочной обмотки.
6. Не распространяющая горение изоляция из резины марки РШН-1 на основе хлоропренового каучука.

Расцветка жил для кабелей марки КПГСН

Число жил Расцветка без жилы заземления Расцветка с жилой заземления
3 голубой, черный, коричневый зелено-желтый, голубой, коричневый
4 голубой, черный, коричневый, черный или коричневый зелено-желтый,голубой, черный, коричневый
5 голубой, черный, коричневый, черный или коричневый, черный или коричневый зелено-желтый, голубой, черный, коричневый, черный или коричневый
6 зелено-желтый, черный, голубой, черный, коричневый, черный

Область применениякабеля КПГСН

Кабель КПГCН предназначен для подключения нестационарных механизмов, подъемно-грузовой техники Кабель рассчитан на ток переменного напряжения 0,6-1кВ частотой до 400Гц.

Кабель изготовлен для макроклиматического климата,то есть его можно использовать как на суше, так и в воде. Можно использовать на открытом воздухе, КПГCН стоек к солнечной радиации.

У кабеля КПГCН высокие показатели гибкости. В зависимости от диаметра роликов и сечения кабеля количество циклов на изгиб составляет от 8000 до 12 000.

Применение кабеля КПГCН возможно как в закрытых сухих помещениях, так и во влажных, с повышенной конденсацией (шахты, подвалы). Кабель устойчив к воздействию смазочных масел, применяемых в механизмах и к другим агрессивным веществам. КПГCН не распространяет горение.

Технические и эксплуатационные характеристики кабеля КПГСН

Технические и эксплутационные характеристики
Температура окружающей среды при эксплуатации кабеля от -30 до +50 °С
Относительная влажность воздуха (при температуре до +35 °С) до 98 %
Минимальная температура прокладки кабеля без предварительного подогрева -15 °С
Максимальная рабочая температура жил +75 °С
Минимально допустимый радиус изгиба при прокладке 5 диам. кабеля
Строительная длина:
для кабелей сечением до 35 мм² 150 м
для кабелей сечением более 35 мм² 125 м
КПГСН参数
КоличествоМассаНаружный
и сечениекабеля,диаметр,
жил, шт х кв.ммкг/кммм
3x2,5+1x1,529013,2
3x4,0+1x2,541015,5
3x6,0+1x4,056018
3x10+1x6,095023,5
3x16+1x6,0130027,6
3x25+1x10200033,3
3x35+1x10250039,8
3x50+1x16320044,6
3x70+1x25469050
3x95+1x35600055,8
3x120+1x35728058,8
3x2,5+1x1,5+1x1,532014,3
3x4,0+1x2,5+1x2,550017,8
3x4,0+1x2,5+2x2,558018,8
3x6,0+1x4,0+1x4,065020,6
3x6,0+1x4,0+2x4,081022
3x10+1x6,0+2x6,0130028,3
3x16+1x6,0+2x6,0178032,4
3x25+1x10+2x10270039,5
3x35+1x10+2x10340045
3x50+1x16+2x10440050,5
