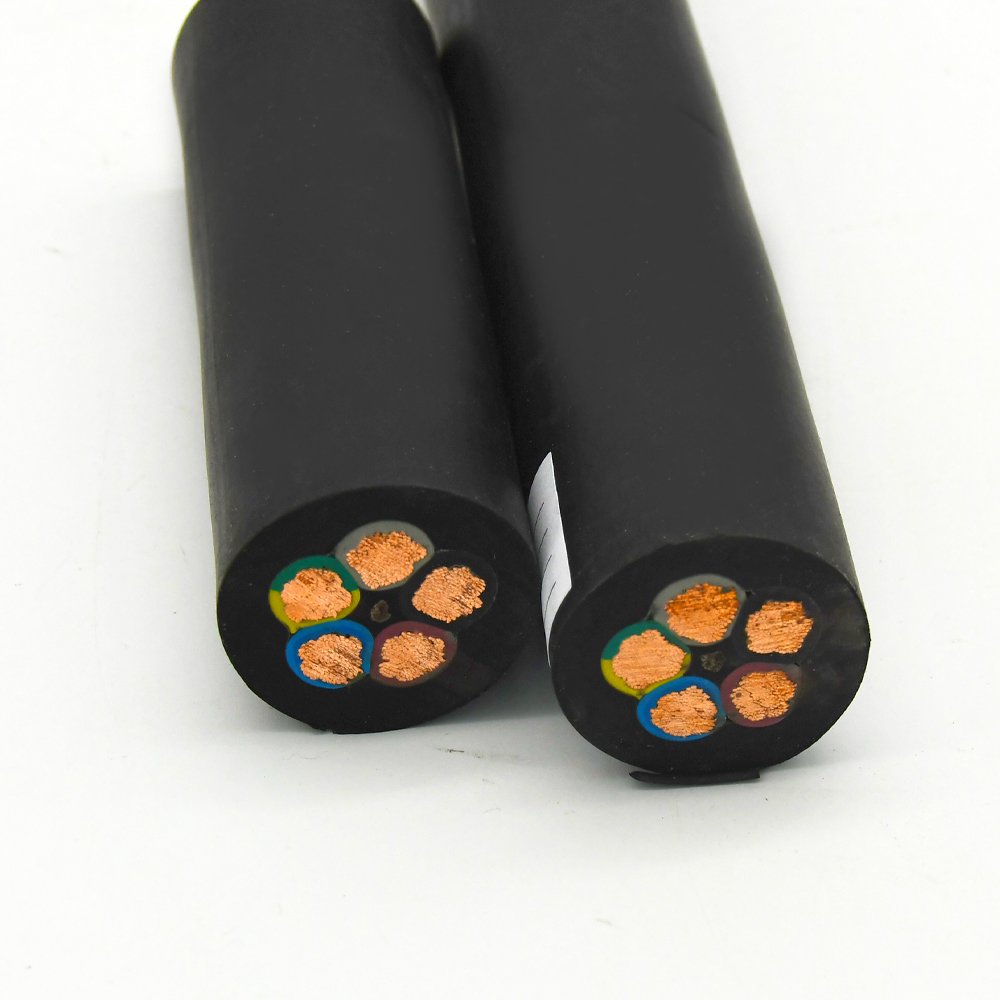

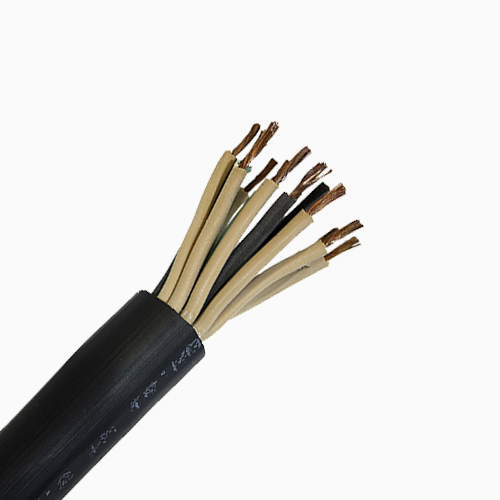

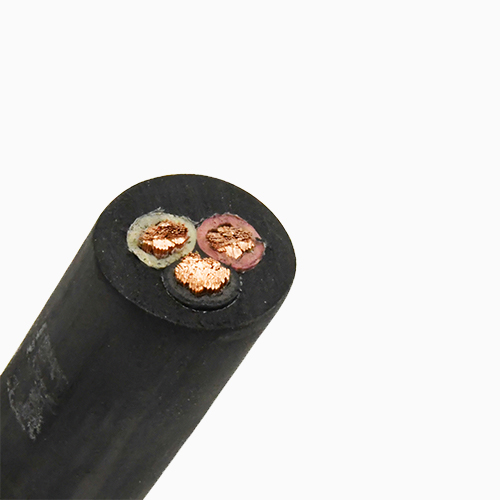

Кабель КПГ1У, КПГ2У, КПГН1У

Объяснение Кабеля КПГ1У, КПГ2У, КПГН1У

КПГ1У – кабель гибкий с медными жилами с резиновой изоляцией, в резиновой оболочке, с упрочняющим, изолированным резиной, сердечником из арамидных волокон.

КПГ2У – кабель гибкий с медными жилами с резиновой изоляцией, в резиновой оболочке, с упрочняющим, изолированным резиной, сердечником из арамидных волокон, с защитой от скручивания.

КПГН1У – кабель гибкий с медными жилами с резиновой изоляцией, в резиновой маслостойкой оболочке, не распространяющей горение, с упрочняющим, изолированным резиной, сердечником из арамидных волокон.

Конструкция Кабеля КПГ1У, КПГ2У, КПГН1У

1 Токопроводящая жила — из медных мягких проволок и соответствуют классу 5 по ГОСТ 22483-77.

2 На токопроводящие жилы наложена полиэтилентерефталатная пленка.

3 Изоляция — из резины.

4 Изолированные жилы имеют отличительную расцветку. Последовательность расцветки изолированных в кабелях с числом жил до 5 включительно. Изоляция жилы заземления имеет зелено-желтую расцветку. Нулевая жила — голубого цвета. Цветовая маркировка сплошная. Изолированные жилы кабелей с числом 7 и более имеют цифровую маркировку.

5 Скрутка — изолированные жилы скручены вокруг упрочняющего, изолированного резиной сердечника из арамидных волокон. При многоповивной скрутке допускается между повивами наложение синтетической ленты, ленты из нетканого полотна.

6 В кабелях марок КПГ1У и КПГН1У поверх скрученных токопроводящих жил наложен слой синтетической пленки или талька, или термоскрепленного полотна, или другого аналогичного материала. Допускается наложение оплетки из синтетических нитей.

7 В кабелях марки КПГ2У поверх скрученных токопроводящих жил наложена оплетка из синтетических нитей, или обмотка лентой из прорезиненной ткани, или нетканого, или термоскрепленного полотна. Лента из прорезиненной ткани накладывается прорезиненной стороной внутрь.

8 Оболочка — из резины. В кабелях марки КПГ2У оболочка двухслойная. Между внутренней и наружной оболочкой кабеля накладывается оплетка из синтетических нитей, или прорезиненной ткани прорезиненной стороной к наружной оболочке или ленты из нетканого или термоскрепленного полотна. В кабелях марок КПГ1У и КПГН1У с номинальным сечением основных токопроводящих жил 10 мм2 и более допускается применение двухслойной оболочки.

Технические характеристики Кабеля КПГ1У, КПГ2У, КПГН1У

-Вид климатического исполнения УХЛ и Т, категория размещения 1,2 3 для кабелей -КПГ1У, КПГ2У.

-Вид климатического исполнения У, категория размещения 3, 5; и Т, категория размещения 1, 2, 3, 5 для кабеля марки КПГН1У

-Кабели стойки к изменению окружающей среды:
от – 10 °С до + 50 °С (кабели в тропическом исполнении)
от -30 °С до + 50 °С (кабели марки КПГН1У)
от – 60°С до + 50 °С (кабели марок КПГ1У и КПГ2У).

-Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20°С, не менее:

– 50 МОм – при приемке и постановке,

– 1 МОм – на период эксплуатации и хранения.

-Радиус изгиба при монтаже и эксплуатации не менее 5D, где D – максимальный наружный диаметр кабеля.

-Длительно допустимая температура токопроводящих жил кабелей не более 75°С

-Кабели марок КПГ1У и КПГ2У стойки к воздействию солнечного излучения

-Кабели марки КПГН1У стойки к воздействию смазочных масел.

-Кабели стойки к воздействию плесневых грибов.

-Кабели с номинальным сечением основных жил до 4 мм2 вкл. стойки к многократным перегибам через систему роликов и выдерживать не менее 30000 циклов перегиба.

-Кабели марки КПГН1У не распространяют горение при одиночной прокладке.

-Класс пожарной опасности по НПВ 248-97 для кабелей марки КПГН1У – 01.7.2.4.
