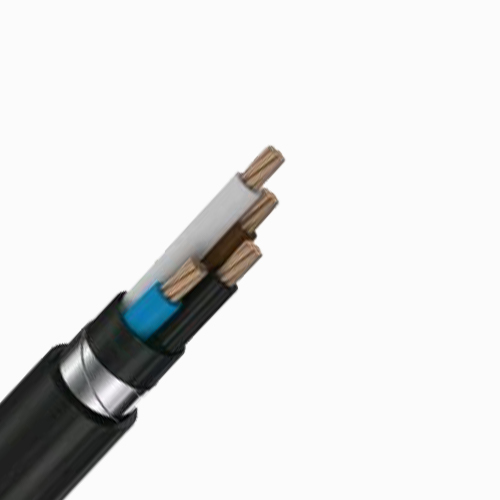

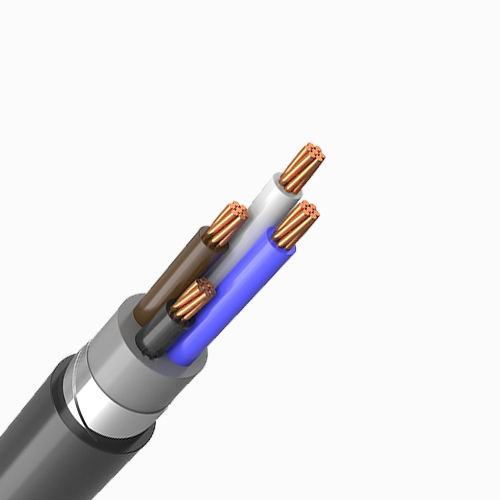

Элементы конструкции кабеля ВБШв

1 Медная токопроводящая жила: одножильная или многожильная
2 Изоляция из ПВХ пластиката, различные цвета
3 Поясная изоляция из ПВХ лент;
4 Броня из двух стальных или оцинкованных лент;
5 Битум (для сечений свыше 6 кв. мм);
6 Обмотка из полиэтилентерефталатной пленки (для сечений свыше 6 кв. мм);
7 Оболочка из ПВХ пластиката.

Технические характеристики кабеля ВБШв

Рабочее напряжение бронированного силового ВБбШв кабеля, кВ  0.66; 1 или 3
Температура окружающей среды при эксплуатации, °С  от – 50 до + 50
Минимальный радиус изгиба при прокладке, наружных диам.:
для многожильных 7.5
для одножильных 10
Марки ВБбШв и ВБШвнг A прокладываются при температуре (без предварительного подогрева)  не ниже – 15
ВБШв参数
ВБШв (ТУ 16-705.499-2010)
Число жил, номинальное сечение (мм2), исполнение, напряжение (кВ)Расчетный диаметр кабеля, ммРасчетная масса кабеля, кг/км
3х70мс+1х35мк(N)-135,23126
3х95мс+1х50мк(N)-139,44094
3х120мс+1х70мк(N)-142,55039
3х150мс+1х70мк(N)-146,85986
3х185мс+1х95мк(N)-147,16238
3х240мс+1х120мк(N)-150,87355
3х300мс+1х150мк(N)-157,19369
2х1,5ок(N)-0,6612,3255
2х2,5ок(N)-0,6613,1294
2х4ок(N)-0,6614,4367
2х6ок(N)-0,6615,4434
2х10ок(N)-0,6618601
2х16ок(N)-0,6619,8771
2х25ок(N)-0,6622,91068
2х35ок(N)-0,6625,41358
2х50ок(N)-0,6628,41726
3х1,5ок(N,PE)-0,6612,7277
3х2,5ок(N,PE)-0,6613,5326
3х4ок(N,PE)-0,6615415
3х6ок(N,PE)-0,6616502
3х10ок(N,PE)-0,6618,8709
3х16ок(N,PE)-0,6620,7932
3х25ок(N,PE)-0,6624,51337
3х35ок(N,PE)-0,6626,81692
3х50ок(N,PE)-0,6629,92169
4х1,5ок(N)-0,6612,3313
4х2,5ок(N)-0,6613,1375
4х4ок(N)-0,6614,4483
4х6ок(N)-0,6615,4588
4х10ок(N)-0,6618849
4х16ок(N)-0,6619,81132
4х25ок(N)-0,6622,91655
4х35ок(N)-0,6625,42093
4х50ок(N)-0,6628,42699
5х1,5ок(N,PE)-0,6614,2354
5х2,5ок(N,PE)-0,6615,2429
5х4ок(N,PE)-0,6617559
5х6ок(N,PE)-0,6618,5693
5х10ок(N,PE)-0,6621,8999
5х16ок(N,PE)-0,6624,61366
5х25ок(N,PE)-0,66291980
5х35ок(N,PE)-0,6631,62524
5х50ок(N,PE)-0,6636,23366
5х35мс(N,PE)-0,6630,32313
5х50мс(N,PE)-0,6634,93153
2х1,5ок(N)-113,1281
2х2,5ок(N)-113,9323
2х4ок(N)-115,6416
2х6ок(N)-116,6484
2х10ок(N)-118,4620
2х16ок(N)-120,2791
2х25ок(N)-123,31092
2х35ок(N)-125,81384
2х50ок(N)-128,81751
3х1,5ок(N,PE)-113,6309
3х2,5ок(N,PE)-114,4361
3х4ок(N,PE)-116,3470
3х6ок(N,PE)-117,5562
3х10ок(N,PE)-119,2730
3х16ок(N,PE)-121,2955
3х25ок(N,PE)-124,91365
3х35ок(N,PE)-127,21719
3х50ок(N,PE)-130,32201
4х1,5ок(N)-114,4349
4х2,5ок(N)-115,3412
4х4ок(N)-117,6547
4х6ок(N)-118,8661
4х10ок(N)-120,7873
4х16ок(N)-122,91157
4х25ок(N)-127,21685
4х35ок(N)-129,52125
4х50ок(N)-133,12734
5х1,5ок(N,PE)-115,3395
5х2,5ок(N,PE)-116,3472
5х4ок(N,PE)-118,8634
5х6ок(N,PE)-120,2769
5х10ок(N,PE)-122,31031
5х16ок(N,PE)-125,21399
5х25ок(N,PE)-129,52018
5х35ок(N,PE)-132,22562
5х50ок(N,PE)-136,73406
5х35мс(N,PE)-130,82348
5х50мс(N,PE)-135,43230
1х70мк-119,91024
1х95мк-121,91319
1х120мк-123,31569
1х150мк-126,11912
1х185мк-128,52313
1х240мк-131,22902
1х300мк-134,93623
1х400мк-138,24490
2х70мс(N)-127,21900
2х95мс(N)-130,52490
2х120мс(N)-132,62986
2х150мс(N)-135,83625
2х185мс(N)-1394396
2х240мс(N)-143,65620
3х70мс(N,PE)-131,62663
3х95мс(N,PE)-1363557
3х120мс(N,PE)-138,64286
3х150мс(N,PE)-142,15172
3х185мс(N,PE)-146,86394
3х240мс(N,PE)-152,58413
4х70мс(N)-1363465
4х95мс(N)-140,74605
4х120мс(N)-144,25609
4х150мс(N)-148,56826
4х185мс(N)-153,88614
4х240мс(N)-160,511061
5х70мс(N,PE)-139,84219
5х95мс(N,PE)-145,95710
5х120мс(N,PE)-149,46918
5х150мс(N,PE)-155,38748
5х185мс(N,PE)-160,410660
5х240мс(N,PE)-168,213724
