Расшифровка ВБВнг(А)

1 * – отсутствие буквы А означает, что токопроводящая жила – медная
2 В – изоляция из ПВХ пластиката
3 Б – броня из стальных оцинкованных лент
4 В – оболочка из поливинилхлоридного пластиката
5 нг – не распространяет горение при групповой прокладке
6 (А) – класс пожарной безопасности категория A

ВБВнг-ХЛ – холодостойкое исполнение (температура эксплуатации до -60 °С)

ВБВнг-Т – тропическое исполнение (стойкость к воздействию плесневых грибов)

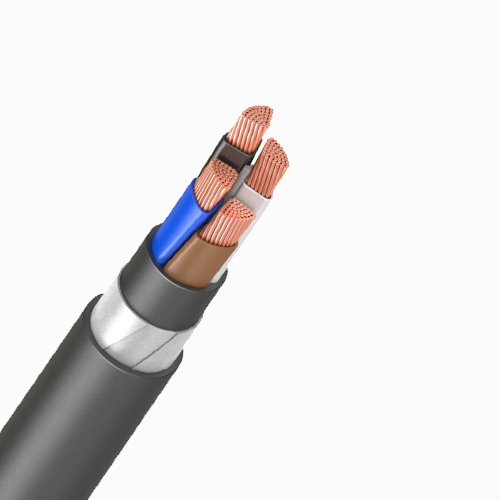

Конструкция ВБВнг(А)

1. Медная токопроводящая жила
2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. Заполнение из ПВХ пластиката пониженной горючести – для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной горючести
5. Броня из стальных оцинкованных лент
6. Защитный шланг из ПВХ пластиката пониженной горючести

Применение ВБВнг(А)

1 Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
2 Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
3 Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
4 Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
5 Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.5.4
6 Применяются при наличии опасности механических повреждений кабеля

ВБВнг(А)参数
ВБВнг(А)
Кабели с круглыми жилами
с медной жилой
Число жил и ном. сечение ТПЖ и экранов, пх мм2Наружный диаметр, ммМасса 1 км кабеля, кг
3x16/1638,92388
3x25/1641,82839
3x35/1644,13296
3x50/1647,23985
3x70/1650,94818
3x95/1654,45796
3x120/1657,86838
3x150/2560,97949
3x185/2564,89238
3x240/2570,611440
ВБВнг(А)
Кабели с секторными жилами
с медной жилой
Число жил и ном. сечение ТПЖ и экранов, пх мм2Наружный диаметр, ммМасса 1 км кабеля, кг
3x35/1640,9
3x50/1643,33301
3x70/1646,14024
3x95/1648,74844
3x120/1651,45671
3x150/2553,96708
3x185/2557,27875
3x240/2561,49607
