0,66/1/3/6 кВ Кабель ВБбШв

Расшифровка ВБбШв

1 * – Отсутствие буквы А означает, что токопроводящая жила – медная
2 В – Изоляция из ПВХ пластиката
3 Б – Броня из двух стальных оцинкованных лент
4 б – Без подушки под броней, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
5 Шв – Выпрессованный защитный шланг из ПВХ пластиката

ВБбШв-ХЛ – холодостойкое исполнение (температура эксплуатации до -60 °С)

ВБбШв-Т – тропическое исполнение (стойкость к воздействию плесневых грибов)

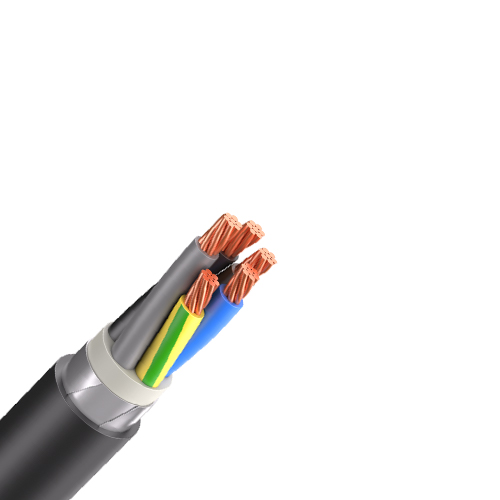

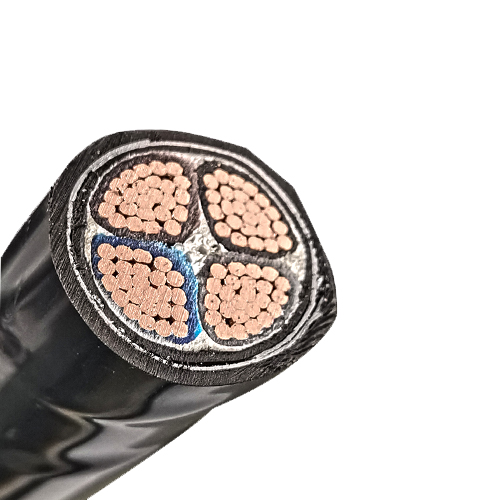

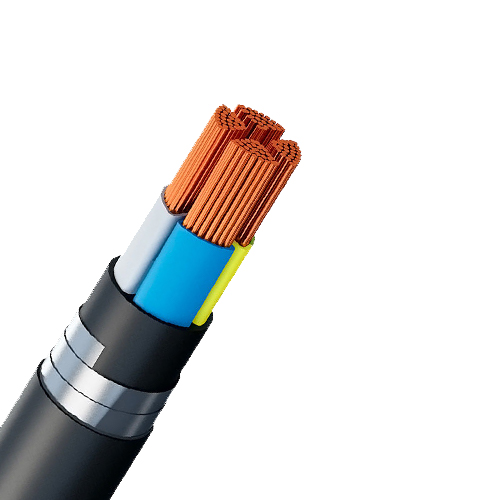

Конструкция провода ВБбШв

1 Токопроводящая жила – медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 и 2 класса по ГОСТ 22483.
2 Изоляция – из ПВХ пластиката. Маркировка жил:
– цветовая: белая или желтая, синяя или зеленая, красная или малиновая;
– цифровая для кабелей сечением 70 мм2 и выше: 1, 2, 3.
3 Кордель – из ПВХ пластиката, для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены..
4 Сердечник кабеля – скрученные изолированные жилы.
5 Экран из лент полупроводящей бумаги и медных лент (для кабеля ВБбШв-6).
6 Обмотка из ПВХ лент и лент нетканого полотна (для кабеля ВБбШв-6).
7 Внутренняя оболочка – из ПВХ пластиката.
8 Броня – из двух стальных оцинкованных лент.
9 Битум.
10 Обмотка – из полиэтилентерефталатной пленки.
11 Защитный шланг – из ПВХ пластиката.

Технические характеристики ВБбШв
