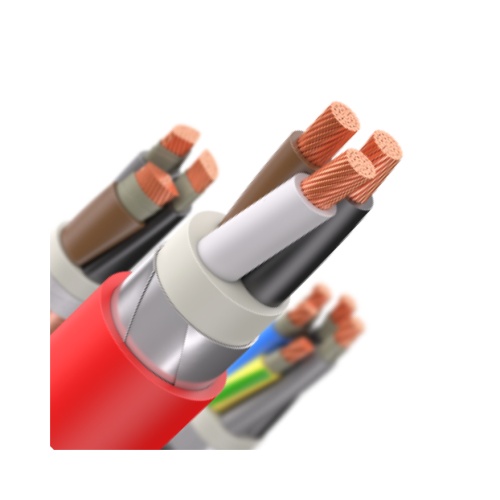

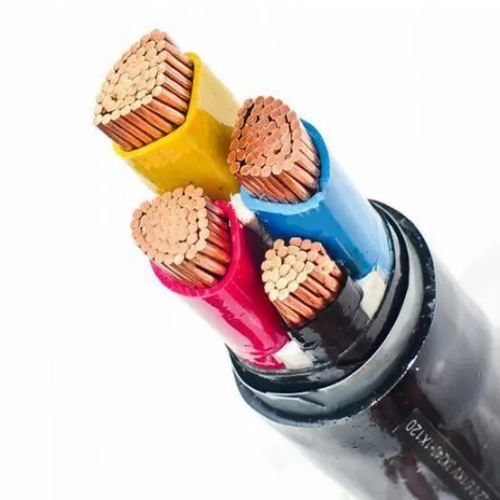

Кабель ВБВ

Расшифровка ВБВ

1 * – отсутствие буквы А означает, что токопроводящая жила – медная
2 В – изоляция из ПВХ пластиката
3 Б – броня из стальных оцинкованных лент
4 В – оболочка из поливинилхлоридного пластиката

ВБВ-ХЛ – холодостойкое исполнение (температура эксплуатации до -60 °С)

ВБВ-Т – тропическое исполнение (стойкость к воздействию плесневых грибов)

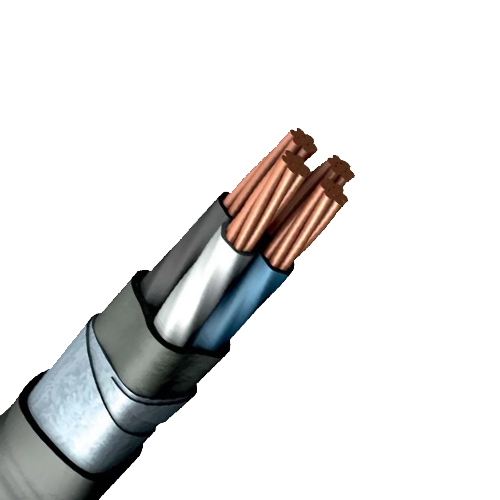

Конструкция ВБВ

1. Медная токопроводящая жила
2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси – для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката
5. Броня из стальных оцинкованных лент
6. Защитный шланг из ПВХ пластиката

Применение ВБВ

1 Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
2 Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
3 Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
4 Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
5 Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
6 Применяются при наличии опасности механических повреждений кабеля
