Расшифровка АВБбШв
А – алюминиевая токопроводящая жила
В – изоляция из ПВХ пластиката
Б – броня из стальных оцинкованных лент
б – без подушки под броней;
Шв – выпрессованный ПВХ защитный шланг
АВБбШв-ХЛ – холодостойкое исполнение (температура эксплуатации до -60 °С)
АВБбШв-Т – тропическое исполнение (стойкость к воздействию плесневых грибов)
| N – нулевая жила | ос – однопроволочная секторная жила |
| Pe – жила заземления | мж,мп,мн – многопроволочная жила |
| ож – однопроволочная жила | мк – многопроволочная круглая жила |
| ок – однопроволочная круглая жила | мс – многопроволочная секторная жила |

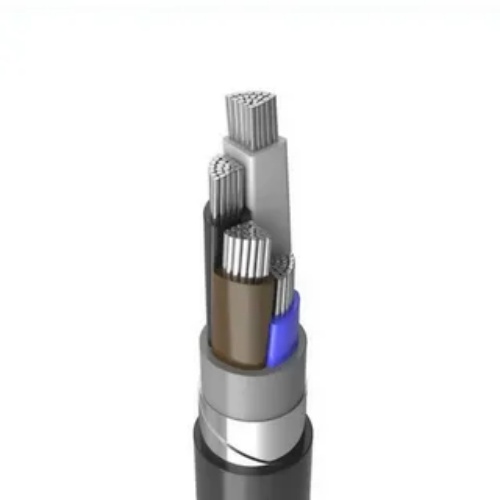

Конструкция провода АВБбШв
1 Токопроводящая жила – алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 и 2 класса по ГОСТ 22483. Количество жил может быть 1, 2, 3, 3+1, 4, 5.
2 Изоляция – из ПВХ пластиката.
3 Кордель – из ПВХ пластиката или невулканизированной резиновой смеси. Внутренние и наружные промежутки между изолированными жилами полностью заполнены для придания кабелю круглой формы.
4 Сердечник кабеля – скрученные изолированные жилы.
5 Внутренняя оболочка – из ПВХ пластиката.
6 Броня – из двух стальных оцинкованных лент.
7 Защитный шланг – из ПВХ пластиката.
Технические характеристики АВБбШв
| Номинальное переменное напряжение | 0,66/1 кВ частотой 50 Гц |
| Номинальное постоянное напряжение | 1,4 кВ для одножильных кабелей |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Испытательное постоянное напряжение | 8,4 кВ для одножильных кабелей |
| Время выдержки при испытании | 10 минут |
| Электрическое сопротивление жилы | 0,46 Ом/км |
| Сопротивление изоляции при 20 °С | не менее 2,5-12,3 МОм*км |
| Строительная длина, не менее | для сечений 6-16 – 450 метров для сечений 25-70 – 300 метров для сечения 95 и выше – 200 метров |
| Минимальный радиус изгиба | для одножильных кабелей – 10 наружных диаметров для многожильных кабелей – 7,5 наружных диаметров |
| Допустимые усилия при протяжке кабеля по трассе прокладки | 50 Н/мм2 |
| Диапазон температур эксплуатации | от -50°С до +50°С |
| Минимальная температура прокладки монтажа кабеля без предварительного подогрева |
-15°С |
| Вид климатического исполнения | УХЛ (температура эксплуатации до -60°С) Т (стойкость к воздействию плесневых грибов) |
| Категория размещения | 1 и 5 по ГОСТ 15150-69 |
| Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°С |
98% |
| Класс пожарной безопасности | по ГОСТ 31565-2012: О1.8.2.5.4 |
| Допустимая температура нагрева жил | +70°C длительно допустимая +90°C в режиме прегрузки +140°C предельная при коротком замыкании +350°C по условию невозгорания при коротком замыкании |
| Гарантийный срок эксплуатации | 5 лет |
| Срок службы | не менее 30 лет |
| АВБбШв参数 | ||
|---|---|---|
| Число жил и номинальное сечение жилы, мм2 | Максимальный наружный диаметр, мм | Расчетная масса, кг/км |
| 1х1,5 | 6,33 | 60 |
| 1х2,5 | 6,77 | 80 |
| 1х4 | 7,75 | 90 |
| 1х6 | 8,3 | 110 |
| 1х10 | 9,17 | 140 |
| 1х16 | 10,38 | 180 |
| 1х25 | 12,88 | 280 |
| 1х35 | 14,09 | 340 |
| 1х50 | 16,05 | 440 |
| 1х70 | 16,81 | 510 |
| 1х95 | 19 | 680 |
| 1х120 | 21,18 | 810 |
| 1х150 | 23,36 | 990 |
| 1х185 | 25,98 | 1240 |
| 1х240 | 28,82 | 1540 |
| 1х300 | 31,66 | 1850 |
| 1х400 | 35,59 | 2340 |
| 1х500 | 39,41 | 2900 |
| 1х625 | 49,7 | 3856,48 |
| 1х630 | 43,01 | 3480 |
| 1х800 | 47,05 | 4200 |
| 1х1000 | 52,18 | 5190 |
| 2х1,5 | 12,67 | 260 |
| 2х2,5 | 13,54 | 300 |
| 2х4 | 15,39 | 400 |
| 2х6 | 16,48 | 450 |
| 2х10 | 18,23 | 560 |
| 2х16 | 21,31 | 710 |
| 2х25 | 25,22 | 1060 |
| 2х35 | 27,95 | 1310 |
| 2х50 | 24,24 | 990 |
| 2х70 | 26,86 | 1210 |
| 2х95 | 29,91 | 1540 |
| 2х120 | 32,1 | 1790 |
| 2х150 | 35,59 | 2210 |
| 2х185 | 39,08 | 2690 |
| 2х240 | 43,24 | 3310 |
| 2х300 | 23,1 | |
| 2х400 | 26,1 | |
| 3х1,5 | 13,1 | 290 |
| 3х2,5 | 14,09 | 330 |
| 3х4 | 16,15 | 430 |
| 3х6 | 17,25 | 500 |
| 3х10 | 19,22 | 630 |
| 3х16 | 21,4 | 790 |
| 3х25 | 26,86 | 1210 |
| 3х35 | 29,58 | 1460 |
| 3х50 | 28,72 | 1410 |
| 3х70 | 31,33 | 1730 |
| 3х95 | 35,49 | 2250 |
| 3х120 | 38,44 | 2680 |
| 3х150 | 42,15 | 3250 |
| 3х185 | 46,51 | 3950 |
| 3х240 | 51,97 | 4960 |
| 3х300 | 55,1 | 4286 |
| 3х400 | 61,8 | 5311 |
| 3х2,5+1х1,5 | 20 | 562 |
| 3х4+1х2,5 | 16,8 | 409 |
| 3х6+1x4 | 19,2 | 549 |
| 3х10+1x6 | 20,9 | 562 |
| 3х16+1x10 | 23,1 | 684 |
| 3х25+1х10 | 25,3 | 892 |
| 3х25+1x16 | 29,37 | 1410 |
| 3х35+1x16 | 32,43 | 1730 |
| 3х50+1х16 | 31,5 | 1512 |
| 3х50+1x25 | 31,77 | 1750 |
| 3х70+1x35 | 35,49 | 2230 |
| 3х95+1х35 | 39,9 | 2419 |
| 3х95+1x50 | 40,5 | 2930 |
| 3х120+1x70 | 43,67 | 3430 |
| 3х150+1х50 | 50 | 3602 |
| 3х150+1x70 | 48,7 | 4290 |
| 3х185+1x95 | 53,28 | 5140 |
| 3х240+1x120 | 59,61 | 6460 |
| 3х300+1x150 | 60,5 | 4934 |
| 3х400+1x185 | 68,7 | 6264 |
| 4х1,5 | 13,97 | 310 |
| 4х2,5 | 15,06 | 380 |
| 4х4 | 17,36 | 490 |
| 4х6 | 18,67 | 580 |
| 4х10 | 20,74 | 730 |
| 4х16 | 22,3 | 752 |
| 4х25 | 27,3 | 1115 |
| 4х35 | 27 | 1111 |
| 4х50 | 30,2 | 1379 |
| 4х70 | 33,5 | 1745 |
| 4х95 | 38,9 | 2367 |
| 4х120 | 41,8 | 2770 |
| 4х150 | 45,7 | 3350 |
| 4х185 | 50,4 | 4054 |
| 4х240 | 56,4 | 5170 |
| 4х300 | 65,73 | 7900 |
| 4х400 | 72,5 | 8882 |
| 5х1,5 | 14,96 | 350 |
| 5х2,5 | 16,05 | 400 |
| 5х4 | 18,67 | 540 |
| 5х6 | 16,6 | 330 |
| 5х10 | 18,7 | 433 |
| 5х16 | 24,6 | 902 |
| 5х25 | 29,8 | 1274 |
| 5х35 | 33 | 1600 |
| 5х50 | 33,8 | 1697 |
| 5х70 | 38 | 2227 |
| 5х95 | 43,4 | 2909 |
| 5х120 | 46,9 | 3435 |
| 5х150 | 50,6 | 4058 |
| 5х185 | 56,7 | 5029 |
| 5х240 | 62,5 | 6201 |
| 5х300 | 23,1 |
