Кабель АВБбШв (6 кВ)

Расшифровка силового кабеля АВБбШв (6кВ)

А – Алюминиевая токопроводящая жила
В – Изоляция жил из поливинилхлоридного пластиката
Б – Броня из двух стальных лент
б – Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
Шв – Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката
6- номинальное напряжение 6 кВ

Область применения кабеля АВБбШв (6кВ)

Кабель АВБбШв-6 можно прокладывать в земле, даже если по составу она химически активна по отношению к металлу (высокая коррозионная активность). Также АВБбШвв разрешено монтировать вблизи трамвайных и железнодорожных путей электрифицированных железных дорог,которые являются источником блуждающего тока в земле.Кабель нельзя подвергать растягивающим нагрузкам, так как броня состоит из стальных лент, которые в результате подобных нагрузок могут не выдержать,поэтому кабель монтируют в наклонном и горизонтальном положении. Кабель можно использовать на открытом воздухе, стоек к климатическим внешним воздействиям. АВБбШв разрешено прокладывать в местах с повышенной взрывоопасностью, такие как лаборатории, резервуары с легковоспламеняемыми газами(газгольдеры), эстакады для слива или налива горючих жидкостей и т.д. (соответствующие классы зон взрывоопасности B-I6, B-Ir, B-II, В-На.). Устойчив к перепадам температур (минимальная -50, максимальная +50), что позволяет использовать его в любых климатических зонах, от тропиков до умеренного и холодного климатов. Кабель влагостоек,поэтому его используют даже в полузатопленных подвалах, канализационных шахтах и т.д.

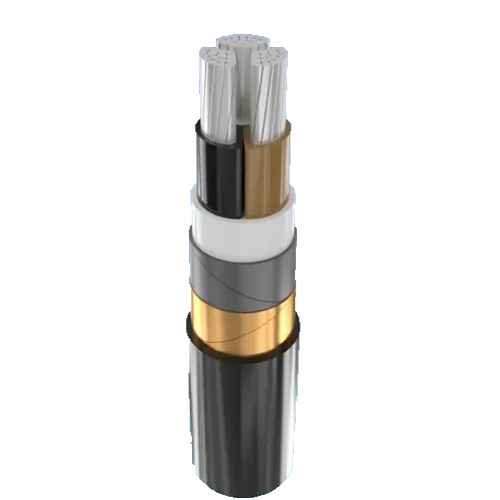

Элементы конструкции кабеля АВБбШв (6кВ)

1 Алюминиевая токопроводящая жила (количество жил: 1, 2, 3, 3+1, 4 и 5 шт.) 1 или 2 класса:
– одножильная сечением от 2,5 до 625 кв. мм, – многожильная сечением от 2,5 до 240 кв. мм;
2 Изоляция из ПВХ пластиката, маркировка жил:
– цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая; – цифровая для кабелей сечением 70 кв. мм и выше: 0, 1, 2, 3, 4;
3 Поясная изоляция из ПВХ лент;
4 Броня из двух стальных или стальных оцинкованных лент;
5 Битум (для сечений свыше 6 кв. мм);
6 Обмотка из полиэтилентерефталатной пленки (для сечений свыше 6 кв. мм);
7Шланг из ПВХ пластиката.
