Расшифровка АВБбШвнг
А – алюминиевая токопроводящая жила
В – изоляция из ПВХ пластиката
Б – броня из стальных оцинкованных лент
б – без подушки под броней;
Шв – выпрессованный ПВХ защитный шланг
нг – не распространяет горение при групповой прокладке
(А) – класс пожарной безопасности категория A
АВБбШвнг-ХЛ – холодостойкое исполнение (температура эксплуатации до -60 °С)
АВБбШвнг-Т – тропическое исполнение (стойкость к воздействию плесневых грибов)
| N – нулевая жила | ос – однопроволочная секторная жила Гц |
| Pe – жила заземления | мж,мп,мн – многопроволочная жила |
| ож – однопроволочная жила | мк – многопроволочная круглая жила |
| ок – однопроволочная круглая жила | мс – многопроволочная секторная жила |

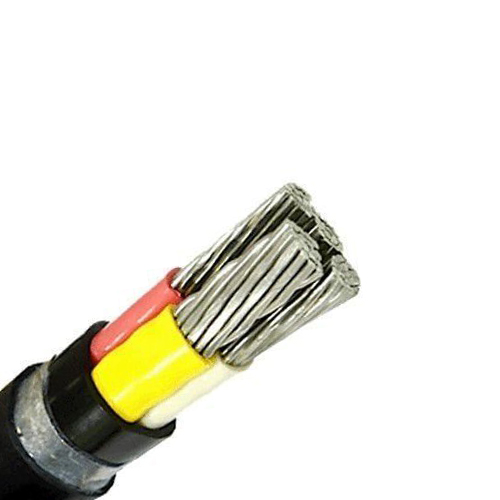

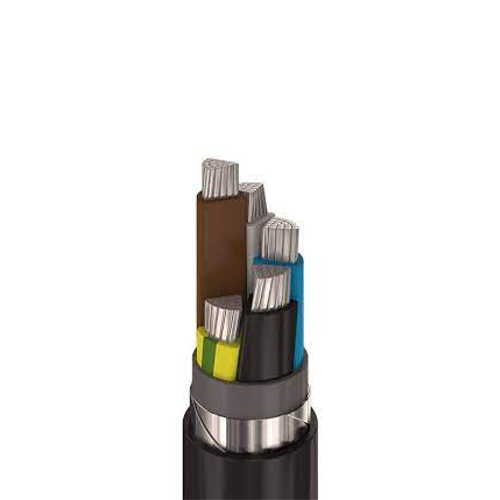

Конструкция АВБбШвнг
1. Алюминиевая токопроводящая жила
2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. Заполнение из ПВХ пластиката пониженной горючести – для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной горючести
5. Броня из стальных оцинкованных лент
6. Защитный шланг из ПВХ пластиката пониженной горючести
Кабель АВБбШвнг Применение
Кабель силовой АВБбШвнг применяется с целью передачи и распределения электроэнергии в стационарных установках, работающих под напряжением 0.66 или 1 кВ частоты 100Гц или на постоянное напряжение в 2,5 раза больше переменного напряжения. Данный вид кабелей допускает прокладку в земле (траншеях), помещениях, тоннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.
| АВБбШвнг 参数 | ||
|---|---|---|
| Количество и сечение жил, шт х кв.мм | Масса кабеля, кг/км | Наружный диаметр, мм |
| 2x2,5 ож | 244 | 13,0 |
| 2x4 ож | 302 | 14,8 |
| 2x6,0 ож | 452 | 17,3 |
| 2x10 ож | 456 | 18,6 |
| 2x16 ож | 545 | 20,5 |
| 2x25 ож | 710 | 23,6 |
| 2x35 ож | 839 | 25,6 |
| 2x50 ож | 1054 | 28,9 |
| 2x70 | 1137 | 28,0 |
| 2x95 | 1384 | 30,8 |
| 2x120 | 1598 | 32,9 |
| 2x150 | 1904 | 36,0 |
| 2x185 | 2216 | 38,7 |
| 2x240 | 2711 | 42,9 |
| 3х2,5 ож | 271 | 13,5 |
| 3х4 ож | 341 | 15,4 |
| 3x6,0 ож | 489 | 18,0 |
| 3x10 ож | 496 | 19,5 |
| 3x16 ож | 600 | 21,4 |
| 3x25 ож | 788 | 24,8 |
| 3x35 ож | 966 | 27,3 |
| 3x50 ож | 1107 | 27,3 |
| 3x70 ож | 1366 | 29,9 |
| 3x70 | 1438 | 31,4 |
| 3x95 ож | 1694 | 33,2 |
| 3x95 | 1792 | 35,0 |
| 3x120 ож | 1978 | 35,6 |
| 3x120 | 2122 | 38,1 |
| 3x150 ож | 2330 | 38,7 |
| 3x150 | 2491 | 41,2 |
| 3x185 ож | 2764 | 42,0 |
| 3x185 | 2959 | 44,8 |
| 3x240 ож | 3507 | 47,5 |
| 3x240 | 3730 | 50,5 |
| 3x6,0+1x4,0 ож | 549 | 19,2 |
| 3x10+1x6,0 ож | 562 | 20,9 |
| 3x16+1x10 ож | 684 | 23,1 |
| 3x25+1х16 ож | 962 | 27,3 |
| 3x35+1х16 ож | 1070 | 28,7 |
| 3x50+1х25 ож | 1272 | 29,9 |
| 3х70+1х35 ож | 1564 | 32,7 |
| 3х70+1х35 | 1645 | 34,5 |
| 3х95+1х50 ож | 1991 | 37,1 |
| 3х70+1х35 | 1645 | 34,5 |
| 3х120+1х70 ож | 2355 | 40,0 |
| 3х120+1х70 | 2473 | 42,1 |
| 3х150+1х70 ож | 2674 | 42,7 |
| 3х150+1х70 | 2842 | 45,3 |
| 3х185+1х95 ож | 3245 | 47,0 |
| 3х185+1х95 | 3453 | 50,0 |
| 3х240+1х120 ож | 4035 | 52,1 |
| 3х240+1х120 | 4328 | 56,5 |
| 4х2,5 ож | 306 | 14,4 |
| 4х4 ож | 390 | 16,5 |
| 4x6 ож | 550 | 19,2 |
| 4x10 ож | 575 | 20,9 |
| 4x16 ож | 704 | 23,1 |
| 4x25 ож | 962 | 27,3 |
| 4x35 ож | 1159 | 29,6 |
| 4x50 ож | 1352 | 30,1 |
| 4x70 ож | 1685 | 33,2 |
| 4x70 | 1765 | 34,7 |
| 4x95 ож | 2135 | 37,1 |
| 4x95 | 2251 | 39,1 |
| 4x120 ож | 2505 | 39,8 |
| 4x120 | 2631 | 42,0 |
| 4x150 ож | 2913 | 42,8 |
| 4x150 | 3101 | 45,4 |
| 4x185 ож | 3516 | 46,9 |
| 4x185 | 3747 | 49,9 |
| 4x240 ож | 4428 | 52,6 |
| 4x240 | 4676 | 55,6 |
| 5х2,5 ож | 343 | 15,4 |
| 5х4 ож | 452 | 17,7 |
| 5x6 ож | 509 | 19,0 |
| 5х10 ож | 674 | 22,3 |
| 5х16 ож | 834 | 24,8 |
| 5х25 ож | 1156 | 29,4 |
| 5х35 ож | 1386 | 32,1 |
| 5х50 ож | 1732 | 36,0 |
| 5х70 | 2209 | 39,1 |
| 5х95 | 2750 | 43,4 |
| 5х120 | 3221 | 46,3 |
| 5х150 | 3849 | 50,6 |
| 5х185 | 4565 | 54,8 |
| 5х240 | 5739 | 61,3 |
