Кабель АВБбШвнг-LS

Расшифровка АВБбШвнг-LS

Расшифровка АВБбШвнг-LS
А – алюминиевая токопроводящая жила
В – изоляция из ПВХ пластиката
Б – броня из стальных оцинкованных лент
б – без подушки под броней;
Шв – выпрессованный ПВХ защитный шланг
нг – не распространяет горение при групповой прокладке
(А) – класс пожарной безопасности категория A
LS – с пониженным дымо- и газовыделением (low smoke)

АВБбШвнг-LS-ХЛ – холодостойкое исполнение (температура эксплуатации до -60 °С)

АВБбШвнг-LS-Т – тропическое исполнение (стойкость к воздействию плесневых грибов)

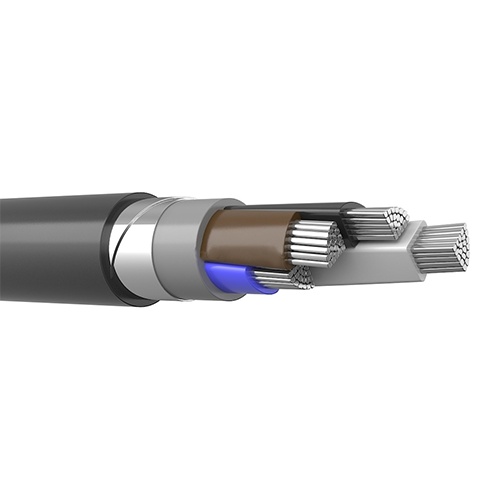

Элементы конструкции кабеля АВБбШвнг-LS

1 Алюминиевая токопроводящая жила:
– Однопроволочная (класс 1) сечением 6,0-240 кв. мм – «ож»;
– Многопроволочная (класс 2) сечением 70-240 кв. мм;
2 Изоляция кабелей ВБбШв из ПВХ пластиката, маркировка жил:
– Цветовая, белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная;
– Цифровая для кабелей АВБбШв сечением 70 кв. мм и выше: 1,2,3,4,0;
3 Поясная изоляция из ПВХ лент;
4 Броня из двух стальных или стальных оцинкованных лент;
5 Битум;
6 Обмотка из полиэтилентерефталатной пленки;
7 Шланг из ПВХ пластиката.

Область применения кабеля АВБбШвнг-LS

1 Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
2 Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
3 Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
4 Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооруженияхКласс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2
5 Предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97)
6 Могут применяться во взрывоопасных зонах классов В1 и В1-а
7 Применяются при наличии опасности механических повреждений кабеля
