Расшифровка ПвБбШв

1 * – Отсутствие буквы А означает, что токопроводящая жила – медная
2 Пв – Изоляция из сшитого полиэтилена
3 Б – Броня из стальных лент
4 б – Без подушки под броней, которая является вутренней частью защитного покрова, наложенная с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
5 Шв – Выпрессованный защитный шланг из ПВХ пластиката

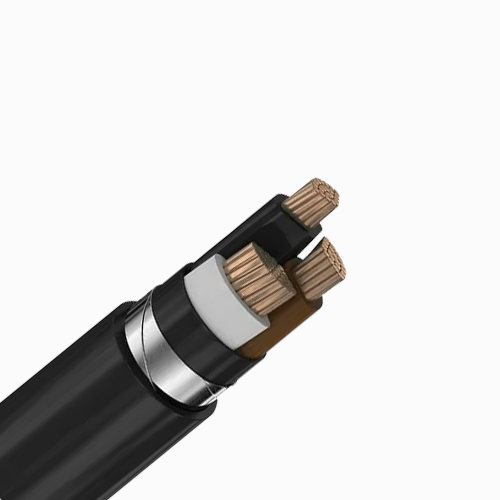

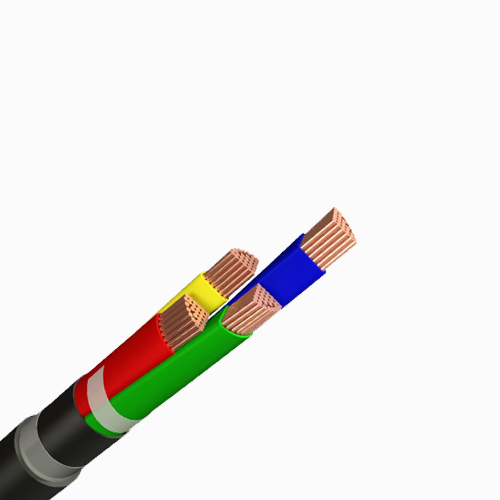

Конструкция провода ПвБбШв

1 Токопроводящая жила – медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 и 2 класса по ГОСТ 22483.
2 Изоляция – из силанольносшитого полиэтилена (цветовая маркировка жилы).
3 Кордель – из ПВХ пластиката или невулканизированной резиновой смеси – для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4 Сердечник кабеля – скрученные изолированные жилы.
5 Внутренняя оболочка – из ПВХ пластиката.
6 Броня – из двух стальных оцинкованных лент.
7 Защитный шланг – из ПВХ пластиката.

Область применения кабеля ПвБбШв

1 для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66/1/3/6 кВ номинальной частотой 50 Гц;
2 для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках;
3 4 для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год;
5 для одиночной прокладки в кабельных сооружениях и производственных помещениях – групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту;
5 для прокладки в земле (траншеях).
6 для применения при наличии опасности механических повреждений кабеля.

ПвБбШв参数
Число жил и номинальное сечение жилы, мм2Максимальный наружный диаметр, ммРасчетная масса, кг/км
4х2525,81573
4х3526,51857
4х5029,52397
4х7033,43291
4х9538,34478
4х12041,35486
4х15045,66784
4х18550,38371
4х24056,810863
5х2528,11871
5х35312429
5х5033,12985
5х7037,94202
5х9542,55478
5х12046,66871
5х15049,88353
5х18555,610426
5х2406213382
