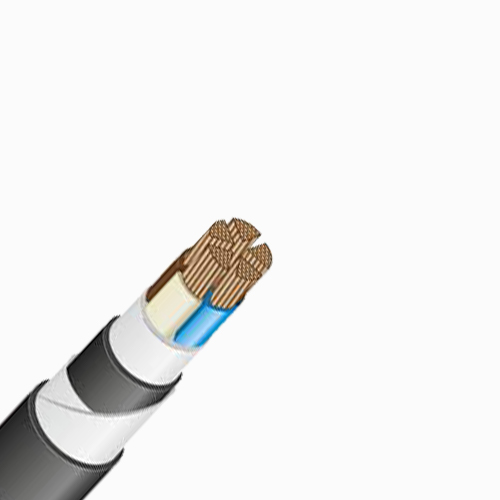

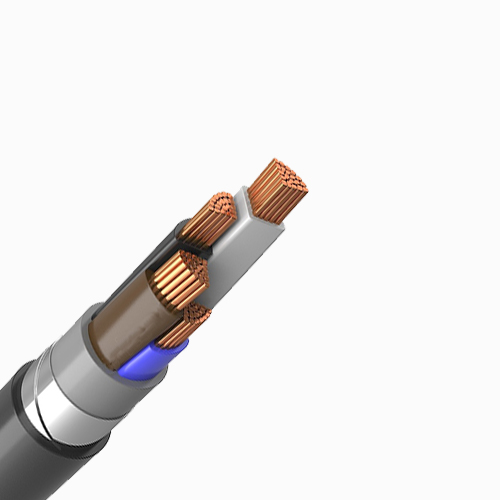

Конструкция кабеля ВБШвнг(А)-FRLS – 0,66/1кВ
1 Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 2 класса по ГОСТ 22483.
2 Термический барьер – обмотка из двух слюдосодержащих лент.
3 Изоляция – из поливинилхлоридного пластиката пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
4 Скрутка – изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены. Кабели должны иметь все жилы одинакового сечения. Допускается изготовление четырехжильных кабелей с одной жилой меньшего сечения (жилой заземления или нулевой). Поверх скрученных секторных жил допускается наложение одной или двух скрепляющих пластмассовых лент шириной не менее 10 мм с зазором, превышающим ширину ленты.
5 Внутренняя оболочка – из ПВХ пластиката пониженной пожароопасности.
6 Броня – из двух стальных оцинкованных лент.
7 Защитный шланг – из поливинилхлоридного пластиката пониженной пожароопасности.
Расшифровка кабеля ВБШвнг(А)-FRLS – 0,66/1кВ
1 отсутствие буквы А в начале говорит о том, что кабель с медной жилой.
2 Буква В – ПВХ изоляция жилы.
3 Буква Б означает броню из двух оцинкованных лент. Сочетание Шв означает, что защитный шланг из ПВХ пластиката.
3 Сочетание нг(А) означает, что оболочка кабеля сделана из ПВХ пластиката пониженной горючести, аббревиатуры нг(А) и нг, – полностью идентичны, означают показатель пожарной опасности ПРГП 1б (категория A).
4 Индекс LS – означает низкое дымо- и газовыделение Low Smoke.
5 Индекс FR означает огнестойкость Fire Resistance.
ВБШвнг(А)-LS-ХЛ: ХЛ – климатическое исполнение (холодостойкий)
Технические характеристики кабеля ВБШвнг(А)-FRLS – 0,66/1кВ
| Вид климатического исполнения кабелей УХЛ, категорий размещения 3 и 4 по ГОСТ 15150 | |
| Диапазон температур эксплуатации | от -50°С до +50°С |
| Относительная влажность воздуха при температуре до +35°С | до 98% |
| Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже | -15°С |
| Минимальный радиус изгиба при прокладке: | |
| -кабелей одножильных | 10 наружных диаметров |
| -кабелей многожильных | |
| Длительно допустимая температура нагрева жил кабелей при эксплуатации | +70°С |
| Максимально допустимая температура нагрева жил при токах короткого замыкания | +90°С |
| Продолжительность короткого замыкания не должна превышать | 5 с |
| Максимально допустимая температура нагрева жил при токах короткого замыкания | +250°С |
| Продолжительность работы кабелей в аварийном режиме не должна быть более 8 часов в сутки, ноне более 1000 часов за срок службы. | |
| Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании | +400°С |
| Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50% | |
| Огнестойкость кабелей | не менее 180 минут |
| Строительная длина кабелей для сечений основных жил: | |
| -1,5÷16 мм2 | 450 м |
| -25÷70 мм2 | 300 м |
| -95 мм2 и выше | 200 м |
| ВБШвнг(А)-FRLS 参数1 | ||
|---|---|---|
| ВБШвнг(А)-FRLS FE180 | ||
| Число жил, номинальное сечение (мм2), исполнение, напряжение (кВ) | Расчетный диаметр кабеля, мм | Расчетная масса кабеля, кг/км |
| 2х1,5ок(N)-0,66 | 14,6 | 385 |
| 2х2,5ок(N)-0,66 | 15,3 | 435 |
| 2х4ок(N)-0,66 | 16,7 | 523 |
| 2х6ок(N)-0,66 | 17,8 | 610 |
| 2х10ок(N)-0,66 | 20,2 | 806 |
| 2х16ок(N)-0,66 | 22 | 1002 |
| 2х25ок(N)-0,66 | 25,7 | 1392 |
| 2х35ок(N)-0,66 | 27,7 | 1683 |
| 2х50ок(N)-0,66 | 30,6 | 2103 |
| 3х1,5ок(N,PE)-0,66 | 15,1 | 418 |
| 3х2,5ок(N,PE)-0,66 | 15,9 | 479 |
| 3х4ок(N,PE)-0,66 | 17,6 | 591 |
| 3х6ок(N,PE)-0,66 | 18,6 | 690 |
| 3х10ок(N,PE)-0,66 | 21,2 | 929 |
| 3х16ок(N,PE)-0,66 | 23,2 | 1177 |
| 3х25ок(N,PE)-0,66 | 27,1 | 1658 |
| 3х35ок(N,PE)-0,66 | 29,2 | 2032 |
| 3х50ок(N,PE)-0,66 | 32,3 | 2565 |
| 4х1,5ок(N)-0,66 | 16,1 | 473 |
| 4х2,5ок(N)-0,66 | 17 | 543 |
| 4х4ок(N)-0,66 | 18,8 | 680 |
| 4х6ок(N)-0,66 | 20 | 806 |
| 4х10ок(N)-0,66 | 22,9 | 1102 |
| 4х16ок(N)-0,66 | 25,7 | 1460 |
| ВБШвнг(А)-FRLS参数2 | ||
|---|---|---|
| ВБШвнг(А)-FRLS FE180 | ||
| Число жил, номинальное сечение (мм2), исполнение, напряжение (кВ) | Расчетный диаметр кабеля, мм | Расчетная масса кабеля, кг/км |
| 4х25ок(N)-0,66 | 29,4 | 2008 |
| 4х35ок(N)-0,66 | 31,8 | 2485 |
| 4х50ок(N)-0,66 | 35,7 | 3192 |
| 5х1,5ок(N,PE)-0,66 | 17,4 | 543 |
| 5х2,5ок(N,PE)-0,66 | 18,4 | 631 |
| 5х4ок(N,PE)-0,66 | 20,2 | 788 |
| 5х6ок(N,PE)-0,66 | 21,6 | 938 |
| 5х10ок(N,PE)-0,66 | 25,4 | 1340 |
| 5х16ок(N,PE)-0,66 | 27,8 | 1727 |
| 5х25ок(N,PE)-0,66 | 32 | 2397 |
| 5х35ок(N,PE)-0,66 | 35 | 3016 |
| 5х50ок(N,PE)-0,66 | 39 | 3843 |
| 2х1,5ок(N)-1 | 15,4 | 424 |
| 2х2,5ок(N)-1 | 16,1 | 474 |
| 2х4ок(N)-1 | 18,1 | 594 |
| 2х6ок(N)-1 | 19 | 678 |
| 2х10ок(N)-1 | 20,6 | 831 |
| 2х16ок(N)-1 | 22,4 | 1029 |
| 2х25ок(N)-1 | 26,1 | 1423 |
| 2х35ок(N)-1 | 28,1 | 1716 |
| 2х50ок(N)-1 | 31 | 2138 |
| 3х1,5ок(N,PE)-1 | 16 | 460 |
| 3х2,5ок(N,PE)-1 | 16,8 | 521 |
| 3х4ок(N,PE)-1 | 18,9 | 661 |
| ВБШвнг(А)-FRLS参数3 | ||
|---|---|---|
| ВБШвнг(А)-FRLS FE180 | ||
| Число жил, номинальное сечение (мм2), исполнение, напряжение (кВ) | Расчетный диаметр кабеля, мм | Расчетная масса кабеля, кг/км |
| 3х6ок(N,PE)-1 | 19,9 | 764 |
| 3х10ок(N,PE)-1 | 21,6 | 954 |
| 3х16ок(N,PE)-1 | 24 | 1232 |
| 3х25ок(N,PE)-1 | 27,5 | 1692 |
| 3х35ок(N,PE)-1 | 29,6 | 2068 |
| 3х50ок(N,PE)-1 | 32,7 | 2604 |
| 4х1,5ок(N)-1 | 17,1 | 520 |
| 4х2,5ок(N)-1 | 18,2 | 601 |
| 4х4ок(N)-1 | 20,3 | 761 |
| 4х6ок(N)-1 | 21,5 | 892 |
| 4х10ок(N)-1 | 23,4 | 1134 |
| 4х16ок(N)-1 | 26,2 | 1495 |
| 4х25ок(N)-1 | 29,9 | 2048 |
| 4х35ок(N)-1 | 32,2 | 2525 |
| 4х50ок(N)-1 | 36,2 | 3239 |
| 5х1,5ок(N,PE)-1 | 18,5 | 602 |
| 5х2,5ок(N,PE)-1 | 19,5 | 694 |
| 5х4ок(N,PE)-1 | 21,9 | 886 |
| 5х6ок(N,PE)-1 | 23,2 | 1044 |
| 5х10ок(N,PE)-1 | 25,9 | 1379 |
| 5х16ок(N,PE)-1 | 28,4 | 1768 |
| 5х25ок(N,PE)-1 | 32,5 | 2442 |
| 5х35ок(N,PE)-1 | 35,6 | 3065 |
| 5х50ок(N,PE)-1 | 39,5 | 3898 |
