Расшифровка кабеля АКВВБГ

А – Алюминиевая токопроводящая жила
К – Контрольный
В – Изоляция жил из поливинилхлоридного пластиката
В – Оболочка из поливинилхлоридного пластиката
Б – Броня из двух стальных лент
Г – Отсутствие защитных покровов

АКВВБГ-ХЛ – холодостойкое исполнение (температура эксплуатации до -60 °С)

АКВВБГ-Т – тропическое исполнение (стойкость к воздействию плесневых грибов)

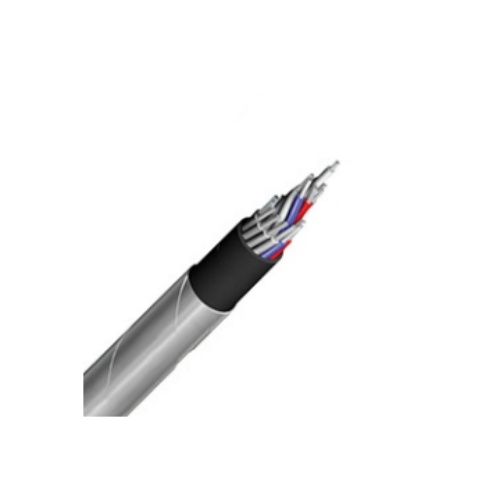

Элементы конструкции кабеля АКВВБГ

1 алюминиевые жилы;
2 изоляция из ПВХ;
3 оболочка из ПВХ;
4 подушка из лент полотна нетканого и битума;
5 броня из двух стальных лент;

Область применения кабеля АКВВБГ

Кабель АКВВБГ относится к категории контрольных бронированных кабелей и предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.

АКВВБГ допустимо применять для прокладки:

1 на открытом воздухе без дополнительной защиты,
2 в зданиях,
3 туннелях, подвалах,

АКВВБГ нежелательно подвергать растягивающим нагрузкам, не смотря на то, что бронированные ленты выдерживают относительное удлиннение не менее 30% (см конструкцию кабеля). Однако кабель АКВВБГ можно использолвать при механическом воздействии на него.
Кабели не распространяют горение при одинарной прокладке.

Особенностью кабеля АКВВБГ является его стойкость к монтажным изгибам благодаря наличию битумной подушки в конструкции, которая предохраняет оболочку кабеля от повреждений при наложении брони, а также при изгибах кабеля.

Технические параметры кабеля АКВВБГ

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2,5
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] -7
Номинальное переменное напряжение частотой 50 Гц [кВ] 0,66
Радиус изгиба кабелей [наружных диаметров] 10
Температура окружающей среды,[°C] -40 до +50
АКВВБГ参数
Количество и сечение жил,шт х кв.ммМасса кабеля, кг/кмНаружный диаметр, ммСопротивление изоляции,не менее МОм х км
4х2,529313,89,0
5х2,532514,69,0
7х2,537015,59,0
10х2,545118,59,0
14х2,552619,79,0
19х2,562521,59,0
27х2,582125,39,0
37х2,5103028,39,0
4х435615,49,0
7х444617,69,0
10х457421,29,0
4х640616,66,0
7х652019,06,0
10х669823,56,0
4х1053419,46,0
7х1073422,96,0
10х1099228,66,0
