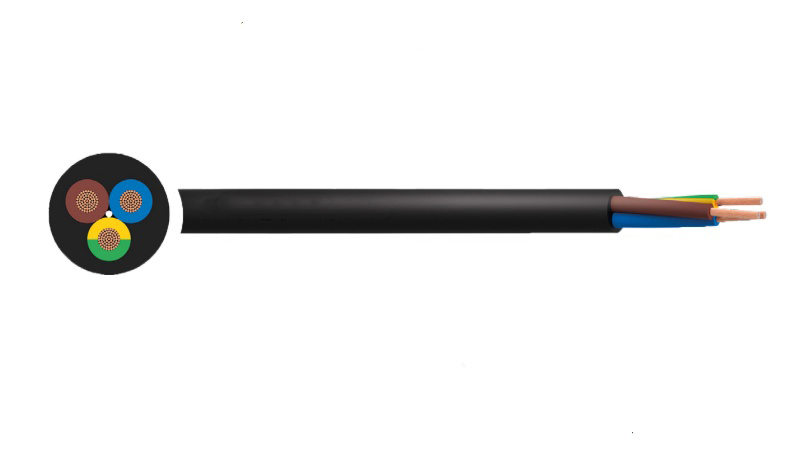

H07RN8-F водонепроницаемый кабель с резиновой изоляцией, гармонизированное исполнение
- Номинальное напряжение U/Uo: 450/750V
- Conductor: Class 5 flexible copper conductor
- Insulation: Rubber
- Sheath: Rubber
- Цвет оболочки: черный
- Примечание: *Доступно с контрольными проводниками и индивидуальным экраном жилы по запросу
- СТАНДАРТЫ: EN 50525-2-21, HD 22.4S3, CEI 20-19 Часть 16, EN 60228, VDE 0295; Огнестойкость согласно IEC/EN 60332-1-2
Применение
Для установки в сухих, влажных или мокрых средах, в мастерских с взрывоопасной атмосферой: его можно погружать в пресную воду на глубину до 10 м, и его можно использовать в качестве кабеля электропитания для погружных насосов. Не подходит для подводной передачи электроэнергии или установки в водном пути или там, где могут возникнуть механические повреждения, которые могут стать причиной опасности. Для соединений, подверженных умеренным механическим нагрузкам, т. е. промышленные или сельскохозяйственные цеховые аппараты, большие котлы, нагревательные плиты, электроинструменты, такие как дрели и дисковые пилы, электроприборы, переносные двигатели и генераторы на строительных площадках; также для стационарных установок вдоль полов или стеллажей на временных рабочих площадках, для соединения конструктивных элементов в подъемных устройствах, машинах и т. д. Подходит для применений до 1 кВ для достаточно защищенных стационарных установок (т. е. внутри труб или оборудования), а также для соединений роторов с двигателями подъемного оборудования.
Техническая спецификация
- H07RN8-F
| Число жил | сечение | ДИАМЕТР ПРОВОДНИКА | МИНИМАЛЬНЫЙ ОБЩИЙ ДИАМЕТР | МАКСИМАЛЬНЫЙ ОБЩИЙ ДИАМЕТР | НОМИНАЛЬНЫЙ ВЕС |
| mm² | mm | mm | mm | kg/km | |
| 1 | 1.5 | 1.5 | 5.7 | 7.1 | 50 |
| 1 | 2.5 | 1.9 | 6.3 | 7.9 | 70 |
| 1 | 4 | 2.4 | 7.2 | 9 | 100 |
| 1 | 6 | 3 | 7.9 | 9.8 | 130 |
| 1 | 10 | 3.9 | 9.5 | 11.9 | 200 |
| 1 | 16 | 4.9 | 10.8 | 13.4 | 280 |
| 1 | 25 | 6.1 | 12.7 | 15.8 | 400 |
| 1 | 35 | 7.3 | 14.3 | 17.9 | 510 |
| 1 | 50 | 8.9 | 16.5 | 20.6 | 710 |
| 3 | 1.5 | 1.5 | 9.2 | 11.9 | 150 |
| 3 | 2.5 | 1.9 | 10.9 | 14 | 210 |
| 3 | 4 | 2.4 | 12.7 | 16.2 | 280 |
| 3 | 6 | 3 | 14.1 | 18 | 370 |
| 3 | 10 | 3.9 | 19.1 | 24.2 | 660 |
| 3 | 16 | 4.9 | 21.8 | 27.6 | 920 |
| 3 | 25 | 6.1 | 26.1 | 33 | 1360 |
| 3 | 35 | 7.3 | 29.3 | 37.1 | 1820 |
| 3 | 50 | 8.9 | 34.1 | 42.9 | 2500 |
| 4 | 1.2 | 9.2 | 11.9 | 150 | |
| 4 | 1.5 | 1.5 | 10.2 | 13.1 | 190 |
| 4 | 2.5 | 1.9 | 12.1 | 15.5 | 260 |
| 4 | 4 | 2.4 | 14 | 17.9 | 350 |
| 4 | 6 | 3 | 15.7 | 20 | 460 |
| 4 | 10 | 3.9 | 20.9 | 26.5 | 830 |
| 4 | 16 | 4.9 | 23.8 | 30.1 | 1190 |
| 4 | 25 | 6.1 | 28.9 | 36.6 | 1720 |
| 4 | 35 | 7.3 | 32.5 | 41.1 | 2260 |
| 7 | 1.5 | 1.5 | 15 | 19 | 340 |
| 7 | 2.5 | 1.9 | 17.5 | 21.5 | 500 |
| 12 | 1.5 | 1.5 | 17.6 | 22.4 | 530 |
| 12 | 2.5 | 1.9 | 20.6 | 26.2 | 720 |
| 18 | 1.5 | 1.5 | 20.7 | 26.3 | 700 |
| 24 | 1.5 | 1.5 | 24.3 | 30.7 | 960 |
| 36 | 1.5 | 1.5 | 27.8 | 35.2 | 1360 |
