Кабель АПвБП

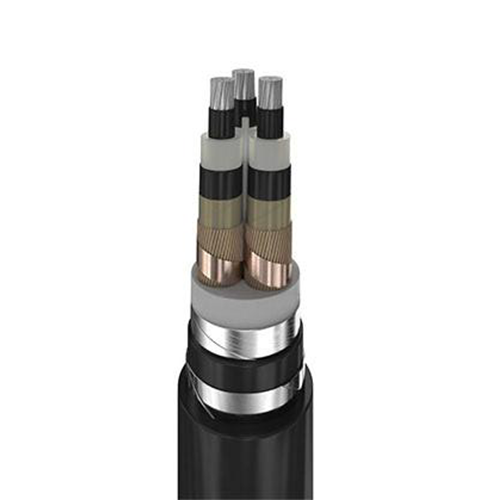

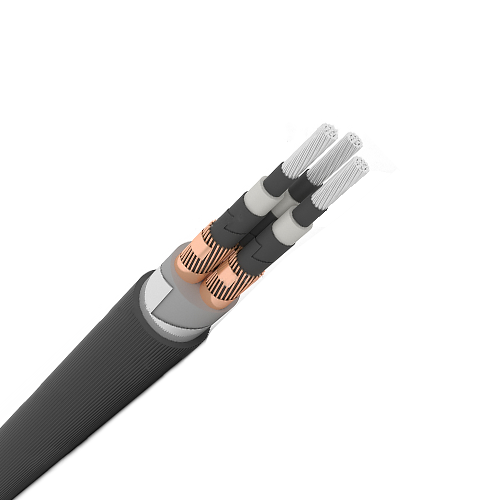

Конструкция кабеля АПвБП

1 Токопроводящая жила – алюминиевая, многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483-77.
2 Экран по жиле – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3 Изоляция – из пероксидносшиваемого полиэтилена.
4 Экран по изоляции – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
5 Комбинированный экран:
– слой, наложенный обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты толщиной не менее 0,2 мм;
– повив из медных проволок номинальным диаметром 0,7-2,0 мм, поверх которых спирально наложена медная лента толщиной не менее 0,1 мм. Минимальная ширина ленты 8 мм.
6 Скрутка – экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из невулканизированной резины или поливинилхлоридного пластиката.
7 Межфазное заполнение – из мелонаполненной невулканизированной резиновой смеси или высоконаполненного поливинихлоридного пластиката.
8 Внутренняя оболочка – из полиэтилена.
9 Броня – из двух стальных оцинкованных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между кромками нижней ленты.
10 Оболочка – из полиэтилена.
