Описание кабелей геофизических грузонесущих коаксиальных

Особенностью данных кабелей является наличие экранированного проводника, благодаря которому обеспечивается хорошая защита от внешних электромагнитных помех. Поэтому такой кабель обеспечивает высокую скорость и качество передачи данных на большие расстояния и при работе с телевизионной аппаратурой. Основной характеристикой коаксиального кабеля является волновое сопротивление. Общим элементом в конструкции кабелей этой группы является грузонесущий элемент в виде двухповивной стальной брони.

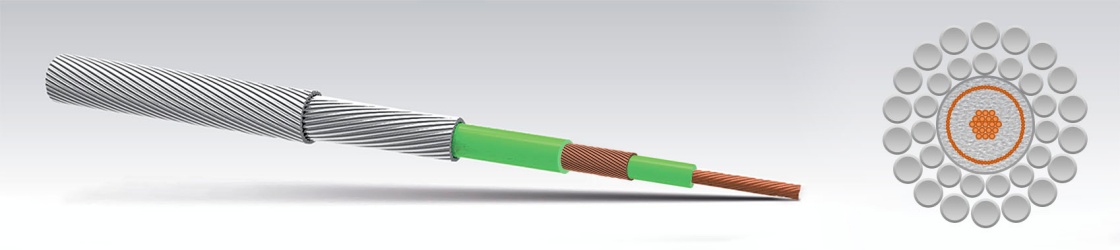

Кабели-геофизические-грузонесущие-коаксиальные

Кабели имеют различный вариант исполнения экранирующего проводника

а) навитый из плоских медных лент;

б) посредством оплетки с чередованием медных проволок и полиэфирной нити;

в) путем навивки тонких медных проволок.

Механические характеристики грузонесущих коаксиальных кабелей
грузонесущих коаксиальных кабелей参数表
Марка кабеляРазрывное усилие, не менее, кНКонструкция брони, n×d/ n×dОтносительное удлинение, м/км/кНМакс. рабочая темпера- тура, оСНоминальный наружный диаметр, ммВес в воздухе, кг/кмВес в пресной воде, кг/км
КГ1К×0,35-50-1505012х1,2/18х1,20,3908,7310251
КГ1К×0,5-55-1505515х1,1/18х1,30,22909,3353285
КГ1К×1,0-55-1505518х1,1/24х1,10,229010,25391308
КГ1К×1,5-55-1505518х1,1/24х1,10,229010,25395312
КГ1К×2,0-70-1507024х0,95/24х1,20,189011,4453351
КГП 1-15015024х1,35/24х1,750,19016,5921707
КГП 1-19019028х1,55/34х1,550,19020,01226912
Электрические характеристики грузонесущих коаксиальных кабелей
грузонесущих коаксиальных кабелей参数表2
Марка кабеляСечение центрального проводника, мм2Эл. сопротив- ление центрального проводника, не более, Ом/кмСечение экранирующего проводника, мм2Эл. сопротивление экранирующего проводника, не более, Ом/кмЭл сопротив- ление изоляции, не менее, МОм*кмВолновое сопротивление, ОмКоэффициент затухания, не более, дБ/км
КГ1К×0,2-30-1500,289,10,2113,150003565
КГ1К×0,35-50-1500,3557,00,3559,550004042,5
КГ1К×0,5-55-1500,540,50,539,050004038
КГ1К×1,0-55-1501,019,81,511,6100004027,5
КГ1К×1,5-55-1501,513,21,511,6100003029,5
КГ1К×2,0-70-1502,09,972,09,97100004019,2
КГП 1-1502,09,973,56,5200005015,5
КГП 1-1904,04,894,04,89200005014
