КГТЭШ 3,3Кв и 6,3Кв Шахтный и Экскаваторный Кабель

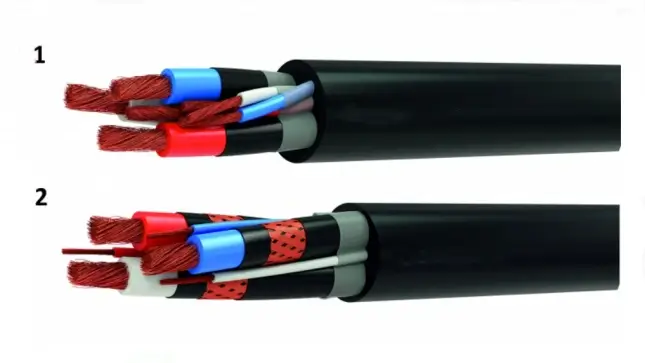

- Элементы конструкции:
- 1 Сердечник из синтетических нитей в резиновой оболочке
- 2 Жила заземления (класс гибкости 5)
- 3 Токопроводящая жила, скрученная из медных проволок (класс 5)
- 4 Разделительный слой из синтетической пленки марки ПЭТ-Э
- 5 Изоляция основных жил из теплостойкой резины типа РТЭПИ-1
- 6 Разделительный слой из термоскреплённого полотна
- 7 Экраны в виде комбинированной оплётки из медных лужёных проволок и синтети-ческой нити
- 8 Вспомогательные токопроводящие жилы (класс 5)
- 9 Изоляция вспомогательных жил из резины типа РТЭПИ-1 или РТИ-1
- 10 Разделительный слой из термоскреплённого полотна
- 11 Внутренняя оболочка из резины на основе изопренового и бутадиенового каучуков
- 12 Наружная оболочка из резины, не распространяющей горение типа РШН-1
Область применения кабеля КГТЭШ
Число жил и номинальное сечение, мм Расчетная масса кабеля кг/км Диаметр, мм
3x4+1x2,5 647,2 26,1
3x6+1x4 800,8 28,6
3x10+1x6 1032，3 31,6
3x16+1x10 1451,2 36,5
3x25+1x10 1756,8 38,5
3x35+1x10 2179,7 42,2
3x50+1x10 2857,5 46,8
3x70+1x10 3707,4 51,8
3x70+1x25 3811,3 51,8
3x70+1x35 3872,2 51,8
3x95+1x10 4611,2 57,0
3x120+1x10 5589,7 62,0
3x120+1x25 5693,7 62,0
3x120+1x35 5754,5 62,0
3x120+1x50 5867,4 62,0
3x120+1x70 6227,3 63,8
3x150+1x10 6792,8 68.8
3x4+1x2,5+3x1,5 733,8 25,6
3x6+1x4+3x1,5 912,2 28,1
3x10+1x6+3x1,5 1248,1 32,2
3x16+1x10+3x1,5 1657,0 36,1
3x25+1x10+3x2,5 1973,1 37,8
3x35+1x10+3x2,5 2395,9 41,0
3x35+1x10+3x4 2401,6 41,0
3x50+1x10+3x4 3081,7 44,9
3x95+1x10+3x6 4831,1 53,6
3x120+1x10+3x6 5787.5 57，8
| Число жил и номинальное сечение, мм | Расчетная масса кабеля кг/км | Диаметр, мм |
|---|---|---|
| 3x4+1x2,5 | 647,2 | 26,1 |
| 3x6+1x4 | 800,8 | 28,6 |
| 3x10+1x6 | 1032，3 | 31,6 |
| 3x16+1x10 | 1451,2 | 36,5 |
| 3x25+1x10 | 1756,8 | 38,5 |
| 3x35+1x10 | 2179,7 | 42,2 |
| 3x50+1x10 | 2857,5 | 46,8 |
| 3x70+1x10 | 3707,4 | 51,8 |
| 3x70+1x25 | 3811,3 | 51,8 |
| 3x70+1x35 | 3872,2 | 51,8 |
| 3x95+1x10 | 4611,2 | 57,0 |
| 3x120+1x10 | 5589,7 | 62,0 |
| 3x120+1x25 | 5693,7 | 62,0 |
| 3x120+1x35 | 5754,5 | 62,0 |
| 3x120+1x50 | 5867,4 | 62,0 |
| 3x120+1x70 | 6227,3 | 63,8 |
| 3x150+1x10 | 6792,8 | 68.8 |
| 3x4+1x2,5+3x1,5 | 733,8 | 25,6 |
| 3x6+1x4+3x1,5 | 912,2 | 28,1 |
| 3x10+1x6+3x1,5 | 1248,1 | 32,2 |
| 3x16+1x10+3x1,5 | 1657,0 | 36,1 |
| 3x25+1x10+3x2,5 | 1973,1 | 37,8 |
| 3x35+1x10+3x2,5 | 2395,9 | 41,0 |
| 3x35+1x10+3x4 | 2401,6 | 41,0 |
| 3x50+1x10+3x4 | 3081,7 | 44,9 |
| 3x95+1x10+3x6 | 4831,1 | 53,6 |
| 3x120+1x10+3x6 | 5787.5 | 57，8 |
