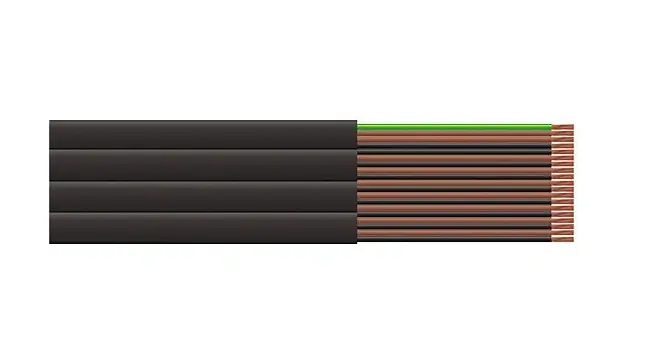

Кабель КГВП для Электропитания подвижных подъемнотранспортных
- Элементы конструкции:
- Проводящие ток медные жилы 5-го класса
- Резиновая кремнийорганическая изоляция
- Оболочка из полимерного ПВХ-пластиката
- Температурный режим эксплуатации при отсутствии деформации, °С -40/+70
- Растягивающее усилие на 1 мм2 сечения 20 Н
- Устойчивость к повышенной влажности при 35 °С, до 98%
- Вид климатического исполнения: УХЛ 4
- Количество перегибов вокруг цилиндра, равного 10-кратной толщине: 2х10 в 6-й степени
- Ресурс: 30000 часов
Область применения кабеля КГВП
Кабель КГВП – относится к плоским гибким силовым проводам, оснащённым резиновой изоляцией и оболочкой из негорючего ПВХ-полимера. Его прямое предназначение заключается в обеспечении электрического питания подвижных погрузочных и подъемных машин и механизмов.
КГВП参数
Число жил, номинальное сечение жил, мм2 Номинальный диаметр жилы, мм Номинальные наружные размеры , мм
Меньшая сторона Большая сторона
2х1,5 1,67 - -
3х1,5 1,67 - -
3х1,5+1х1,5 1,67 5,27 14,88
2х2,5 2,19 - -
3х2,5 2,19 - -
3х2,5+1х2,5 2,19 6,19 18,56
2х4,0 2,97 - -
3х4,0 2,97 - -
3х4,0+1х4,0 2,97 6,97 21,68
3х6+1х6 3,74 7,74 24,76
3х10+1х10 4,90 9,30 31,00
3х16+1х16 6,15 11,55 37,00
6х1,5+1х1,5 1,67 - -
6х2,5+1+2,5 2,19 - -
6х4,0+1х4,0 2,97 - -
8х2,5+1х2,5 2,19 6,19 38,51
11х1,5+1х1,5 1,67 5,27 38,84
13х2,5+1х2,5 2,19 - -
| КГВП参数 | |||
|---|---|---|---|
| Число жил, номинальное сечение жил, мм2 | Номинальный диаметр жилы, мм | Номинальные наружные размеры , мм | |
| Меньшая сторона | Большая сторона | ||
| 2х1,5 | 1,67 | - | - |
| 3х1,5 | 1,67 | - | - |
| 3х1,5+1х1,5 | 1,67 | 5,27 | 14,88 |
| 2х2,5 | 2,19 | - | - |
| 3х2,5 | 2,19 | - | - |
| 3х2,5+1х2,5 | 2,19 | 6,19 | 18,56 |
| 2х4,0 | 2,97 | - | - |
| 3х4,0 | 2,97 | - | - |
| 3х4,0+1х4,0 | 2,97 | 6,97 | 21,68 |
| 3х6+1х6 | 3,74 | 7,74 | 24,76 |
| 3х10+1х10 | 4,90 | 9,30 | 31,00 |
| 3х16+1х16 | 6,15 | 11,55 | 37,00 |
| 6х1,5+1х1,5 | 1,67 | - | - |
| 6х2,5+1+2,5 | 2,19 | - | - |
| 6х4,0+1х4,0 | 2,97 | - | - |
| 8х2,5+1х2,5 | 2,19 | 6,19 | 38,51 |
| 11х1,5+1х1,5 | 1,67 | 5,27 | 38,84 |
| 13х2,5+1х2,5 | 2,19 | - | - |
