КШВЭмБШв Силовый Шахтный Кабель
Область применения кабеля КШВЭмБШв
Силовые шахтные кабели с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката, бронированные марки КШВЭмБШв предназначены для передачи и распределения энергии в шахтных электрических сетях при прокладке их по горизонтальным и наклонным выработкам шахт без ограничения разности уровней, на поверхности шахт, рудников и по скважинам на подвесе к тросу на номинальное напряжение основных жил 0,66; 1,2 и 6 кВ и номинальное переменное напряжение вспомогательной жилы 0,38 кВ номинальной частотой 50 Гц.

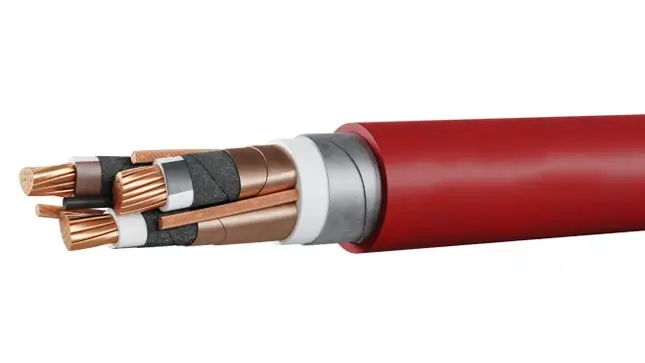

- Элементы конструкции:
- 1. Основная токопроводящая жила – медная многопроволочная, круглой или секторной формы , соответствует классу 2 по ГОСТ 22483. Вспомогательная жила, жила заземления – медная многопроволочная, круглой формы соответствует классу 5 по ГОСТ 22483.
- 2. Изоляция — из поливинилхлоридного пластиката.
- 3. Электропроводящий экран —из электропроводящего нетканого полотна; наложенного обмоткой на основные жилы.
- 4. Металлический экран – экран из медных лент
- 5. Сердечник— экранированные основные изолированные жилы, вспомогательные жилы и жила заземления скручены между собой. У кабеля с основными жилами круглой формы внутренний и наружные промежутки между жилами заполнены жгутами из поливинилхлоридного пластиката. У кабеля с основными жилами секторной формы внутренний промежуток между жилами заполнены жгутом из поливинилхлоридного пластиката.
- 6. Разделительный слой — пленка поливинилхлоридная (для кабеля с основными жилами круглой формы)
- 7. Внутренняя оболочка — из поливинилхлоридного пластиката
- 8. Броня из двух стальных оцинкованных лент
- 9. Наружная оболочка — из поливинилхлоридного пластиката, окрашенного в желтый цвет –для кабеля на напряжение 0,66 кВ; в синий цвет- для кабеля на напряжение 1,2 кВ; в красный цвет-для кабеля на напряжение 6 кВ.
Число и номинальное сечение жил Расчётный диаметр, мм Расчётная масса 1км кабеля, кг
1,2 кВ 6 кВ 1,2 кВ 6 кВ
3х16мк+1х6+1х6 38,9 * 2418
3х25мк+1х10+1х6 34,2 40,2 2290 2793
3х25мк+1х10 * 40,2 * 2792
3х35мк+1х10 * 42,4 * 3243
3х35мк+1х16 36,4 42,4 2697 3292
3х35мк+1х6+1х16 * 42,4 * 3268
3х35мк+1х16+1х6 36,4 42,4 2730 3258
3х35мк+1х16+1х10 * 42,4 * 3311
3х50мк+1х16+1х6 40,7 46 3312 3978
3х50мк+1х16+1х10 * 46 * 4016
3х50мк+1х10+1х16 40,7 46 3475 4023
3х50мк+1х10+3х6 * 46 * 4473
3х50мк+1х10 * 46 * 3873
3х50мк+1х16 * 46 * 3922
3х50мк+1х35 * 46 * 4093
3х70мк+1х16+1х10 * 48,3 * 4675
3х70мк+1х25+1х10 42 48,3 4109 4750
3х95мк+1х16 * 52,3 * 5680
3х95мк+1х25 * 52,3 * 5755
3х95мк+1х10+1х6 * 52,3 * 5669
3х95мк+1х35+1х10 45,9 52,3 5192 6140
3х120мк+1х16 * 55,4 * 6858
3х120мк+1х35+1х10 49 55,4 6162 7044
3х120мк+1х50 * 55,4 * 7150
3х150мк+1х35 * 59,1 * 8117
3х150мк+1х10+1х16 * 59,1 * 7970
3х150мк+1х50+1х10 52,7 59,1 7538 8255
3х185мк+1х50+1х10 57,4 63,1 8590 9658
3х240мк+1х70+1х10 62,6 69,1 11081 11941
3х50мс+1х10 36,6 42,5 2941 3484
3х50мс+1х16 36,6 42,5 2980 3523
3х50мс * 42,5 * 3639
3х70мс+1х10 39,5 45,7 3614 4223
3х70мс+1х16 * 45,7 * 4319
3х70мс+1х25 39,5 45,7 3768 4378
3х95мс+1х10 42,4 48,6 4538 5182
3х95мс+1х16 42,4 48,6 4576 5220
3х95мс+1х25 42,4 48,6 4635 5279
3х95мс+1х35 42,4 48,6 4709 5354
3х120мс * 51,1 * 5895
3х120мс+1х10 * 51,1 * 6027
3х120мс+1х16 45 51,1 5398 6065
3х120мс+1х25 45 51,1 5457 6124
3х120мс+1х35 45 51,1 5531 6198
3х150мс+1х10 * 54,4 * 7298
3х150мс+1х16 48,1 54,4 6406 7336
3х150мс+1х25 48,1 54,4 6465 7395
3х150мс+1х35 48,1 54,4 6539 7470
3х150мс+1х50 48,1 54,4 6635 7565
3х185мс+1х10 * 57,7 * 8505
3х185мс+1х16 51 57,7 7530 8543
3х185мс+1х25 51 57,7 7588 8602
3х185мс+1х35 51 57,7 7663 8676
3х185мс+1х50 51 57,7 7758 8772
3х240мс+1х16 56,1 61,6 9594 10320
3х240мс+1х25 56,1 61,6 9653 10379
3х240мс+1х35 56,1 61,6 9727 10453
3х240мс+1х50 56,1 61,6 9823 10549
3х240мс+1х70 56,1 61,6 9966 10692
| Число и номинальное сечение жил | Расчётный диаметр, мм | Расчётная масса 1км кабеля, кг | ||
| 1,2 кВ | 6 кВ | 1,2 кВ | 6 кВ | |
| 3х16мк+1х6+1х6 | 38,9 | * | 2418 | |
| 3х25мк+1х10+1х6 | 34,2 | 40,2 | 2290 | 2793 |
| 3х25мк+1х10 | * | 40,2 | * | 2792 |
| 3х35мк+1х10 | * | 42,4 | * | 3243 |
| 3х35мк+1х16 | 36,4 | 42,4 | 2697 | 3292 |
| 3х35мк+1х6+1х16 | * | 42,4 | * | 3268 |
| 3х35мк+1х16+1х6 | 36,4 | 42,4 | 2730 | 3258 |
| 3х35мк+1х16+1х10 | * | 42,4 | * | 3311 |
| 3х50мк+1х16+1х6 | 40,7 | 46 | 3312 | 3978 |
| 3х50мк+1х16+1х10 | * | 46 | * | 4016 |
| 3х50мк+1х10+1х16 | 40,7 | 46 | 3475 | 4023 |
| 3х50мк+1х10+3х6 | * | 46 | * | 4473 |
| 3х50мк+1х10 | * | 46 | * | 3873 |
| 3х50мк+1х16 | * | 46 | * | 3922 |
| 3х50мк+1х35 | * | 46 | * | 4093 |
| 3х70мк+1х16+1х10 | * | 48,3 | * | 4675 |
| 3х70мк+1х25+1х10 | 42 | 48,3 | 4109 | 4750 |
| 3х95мк+1х16 | * | 52,3 | * | 5680 |
| 3х95мк+1х25 | * | 52,3 | * | 5755 |
| 3х95мк+1х10+1х6 | * | 52,3 | * | 5669 |
| 3х95мк+1х35+1х10 | 45,9 | 52,3 | 5192 | 6140 |
| 3х120мк+1х16 | * | 55,4 | * | 6858 |
| 3х120мк+1х35+1х10 | 49 | 55,4 | 6162 | 7044 |
| 3х120мк+1х50 | * | 55,4 | * | 7150 |
| 3х150мк+1х35 | * | 59,1 | * | 8117 |
| 3х150мк+1х10+1х16 | * | 59,1 | * | 7970 |
| 3х150мк+1х50+1х10 | 52,7 | 59,1 | 7538 | 8255 |
| 3х185мк+1х50+1х10 | 57,4 | 63,1 | 8590 | 9658 |
| 3х240мк+1х70+1х10 | 62,6 | 69,1 | 11081 | 11941 |
| 3х50мс+1х10 | 36,6 | 42,5 | 2941 | 3484 |
| 3х50мс+1х16 | 36,6 | 42,5 | 2980 | 3523 |
| 3х50мс | * | 42,5 | * | 3639 |
| 3х70мс+1х10 | 39,5 | 45,7 | 3614 | 4223 |
| 3х70мс+1х16 | * | 45,7 | * | 4319 |
| 3х70мс+1х25 | 39,5 | 45,7 | 3768 | 4378 |
| 3х95мс+1х10 | 42,4 | 48,6 | 4538 | 5182 |
| 3х95мс+1х16 | 42,4 | 48,6 | 4576 | 5220 |
| 3х95мс+1х25 | 42,4 | 48,6 | 4635 | 5279 |
| 3х95мс+1х35 | 42,4 | 48,6 | 4709 | 5354 |
| 3х120мс | * | 51,1 | * | 5895 |
| 3х120мс+1х10 | * | 51,1 | * | 6027 |
| 3х120мс+1х16 | 45 | 51,1 | 5398 | 6065 |
| 3х120мс+1х25 | 45 | 51,1 | 5457 | 6124 |
| 3х120мс+1х35 | 45 | 51,1 | 5531 | 6198 |
| 3х150мс+1х10 | * | 54,4 | * | 7298 |
| 3х150мс+1х16 | 48,1 | 54,4 | 6406 | 7336 |
| 3х150мс+1х25 | 48,1 | 54,4 | 6465 | 7395 |
| 3х150мс+1х35 | 48,1 | 54,4 | 6539 | 7470 |
| 3х150мс+1х50 | 48,1 | 54,4 | 6635 | 7565 |
| 3х185мс+1х10 | * | 57,7 | * | 8505 |
| 3х185мс+1х16 | 51 | 57,7 | 7530 | 8543 |
| 3х185мс+1х25 | 51 | 57,7 | 7588 | 8602 |
| 3х185мс+1х35 | 51 | 57,7 | 7663 | 8676 |
| 3х185мс+1х50 | 51 | 57,7 | 7758 | 8772 |
| 3х240мс+1х16 | 56,1 | 61,6 | 9594 | 10320 |
| 3х240мс+1х25 | 56,1 | 61,6 | 9653 | 10379 |
| 3х240мс+1х35 | 56,1 | 61,6 | 9727 | 10453 |
| 3х240мс+1х50 | 56,1 | 61,6 | 9823 | 10549 |
| 3х240мс+1х70 | 56,1 | 61,6 | 9966 | 10692 |
