Крановый/Фестонный/Намоточный/Цепной/ Передвижной EPR/PUR/PCP Резиновый Кабель
Крановый кабель используется для покрытия ряда специальных кабелей, питающих и управляющих кранами, подъемниками, гирляндами, конвейерами и порталами. Используемые в тяжелой промышленности, включая горнодобывающую и судоходную, они должны быть прочными и способными одновременно выдерживать как крутящие, так и растягивающие нагрузки. Эти мобильные машины для подъема и перемещения часто изготавливаются с прочной резиновой внешней оболочкой для защиты от постоянного наматывания и перемещения, а также для защиты от масел и смазок. Также доступны кабели с полиэтиленовой (PUR) и ПВХ-оболочкой.

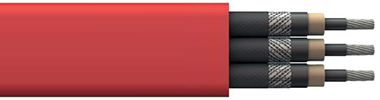

(N)TSFLCGEWOEU Намоточный кабель
- Напряжение: 1.8/3кВ, 3. 6/6кВ, 6/10кВ, 8. 7/15кВ, 12/ 20 кВ
- Проводник: Медный луженый, тонкопроволочный, класс F
- Изоляция: EPR
- Управление электрическим полем: Внутренний полупроводящий слой из EPR, внешний полупроводящий слой из модифицированного NBR.
- Расположение сердечника: Трехжильная конструкция с заземляющим проводником, разделенным на три части и расположенным в промежутке
- оболочка: EPR
- Антискручивающая оплетка: Армированная оплетка из полиэфирных нитей
- Внешняя оболочка: PCP
- Маркировка: (количество жил)x(сечение) (номинальное напряжение)
- Передача данных: Специальная конструкция кабеля с оптоволокном может быть изготовлена по индивидуальному заказу

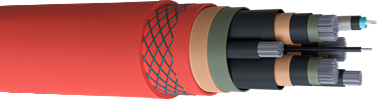

TSKCGEWOEU Намоточный кабель с оптоволокном
- Напряжение: 1.8/3кВ, 3. 6/6кВ, 6/10кВ, 8. 7/15кВ, 12/ 20 кВ
- Проводник: Обычная медь, тонкопроволочная, класс 5
- Изоляция: EPR
- Управление электрическим полем: Внутренний и внешний слой из полупроводящей резиновой смеси
- Оптическое волокно: 12 волокон, 50/125 мкм или 62,5/125 мкм или E9/125 мкм, в защитной оболочке
- Расположение сердечника: Жилы уложены вокруг токопроводящего наполнителя с арамидным канатом в центре
- Внутренняя оболочка: резина (5ГМ3)
- Укрепление: Антискручивающая оплетка из полиэстера
- Внешняя оболочка: PCP(5GM5)
- Маркировка: TSKCGEWOEU (количество жил)x(сечение) (номинальное напряжение)
NSHTOEU Намоточный кабель
- Напряжение: 0.6/1кВ
- Проводник: Луженая медь, гибкий класс 5
- Изоляция: EPR(3GI3)
- Основная идентификация: До 5 жилы, от 6 жилы: черный с белыми цифрами
- Расположение сердечника: Центральный наполнитель, пластиковый или текстильный, при необходимости покрытый резиной.
- Внутренняя оболочка: EPR резина (5GM3)
- Укрепление: Крупноячеистая полиэфирная оплетка, встроенная в оболочку
- Внешняя оболочка: PCP / PUR (5GM5)
- Маркировка: NSHTOEU-J (количество жил) х (сечение)
- Приложение: Гибкий низковольтный барабанный кабель для применения в условиях средних механических нагрузок.
- (N)TSFLCGEWOEU
- TSKCGEWOEU
- NSHTOEU
| жилы x поперечное сечение | Диаметр проводника макс. мм | Мин. высота мм | Макс. высота мм | Мин.ширина мм | Макс. ширина мм | Радиус изгиба в свободном движении мин. мм | Вес (прибл.) кг/км | Допустимая сила растяжения макс. N |
| 3×25+3×25/3E | 6.9 | 25 | 27.5 | 66.7 | 69.7 | 413 | 2860 | 1125 |
| 3×35+3×25/3E | 8.3 | 25.5 | 28.5 | 68.2 | 72.2 | 428 | 3260 | 1575 |
| 4×35+4×25/4E | 8.3 | 25.5 | 28.5 | 86.7 | 91.7 | 428 | 4110 | 2100 |
| 3×50+3×25/3E | 9.8 | 28.1 | 31.1 | 74.6 | 78.6 | 467 | 4030 | 2250 |
| 3×70+3×35/3E | 11.4 | 29.7 | 32.7 | 79.2 | 83.2 | 491 | 4850 | 3150 |
| 4×70+4×35/4E | 11.4 | 29.5 | 32.5 | 100.9 | 105.9 | 488 | 6240 | 4200 |
| 3×95+3×50/3E | 13.3 | 31.7 | 34.7 | 84.7 | 89.7 | 521 | 5920 | 4275 |
| 3×120+3×70/3E | 15.1 | 35.1 | 38.1 | 92.9 | 97.9 | 572 | 7420 | 5400 |
| Количество жил x поперечное сечение | Диаметр проводника макс. мм | Наружный диаметр мин. мм | Наружный диаметр макс. мм | Bending radius free moving min. mm | Вес (прибл.) кг/км | Сопротивление проводника при 20°C макс. |
| 3×25 + 2×25/2 +1x(12G62,5) | 6.2 | 42 | 45 | 450 | 2700 | 0.78 |
| 3×35 + 2×25/2 +1x(12G62,5) | 7.7 | 45 | 49 | 490 | 2960 | 0.55 |
| 3×50 + 2×25/2 +1x(12G62,5) | 9.3 | 50 | 54 | 540 | 3960 | 0.39 |
| 3×70 + 2×35/2 +1x(12G62,5) | 11.5 | 53 | 57 | 570 | 4760 | 0.27 |
| 3×95 + 2×50/2 +1x(12G62,5) | 12.8 | 58 | 62 | 620 | 5760 | 0.21 |
| 3×120 + 2×70/2 +1x(12G62,5) | 14.9 | 64 | 68 | 680 | 7265 | 0.16 |
| 3×150 + 2×70/2 +1x(12G62,5) | 16.5 | 68 | 72 | 720 | 8500 | 0.13 |
| 3×185 + 2×95/2 +1x(12G62,5) | 18.5 | 72 | 77 | 770 | 9900 | 0.11 |
| Количество жил x поперечное сечение | Диаметр проводника макс. мм | Наружный диаметр мин. мм | Наружный диаметр макс. мм | Радиус изгиба в свободном движении мин. мм | Вес (прибл.) кг/км | Пропускная способность тока (1) |
| NSHTOEU-J Кабели управления | ||||||
| 7×1,5 | 1.5 | 16.2 | 17.5 | 105 | 380 | 23 |
| 12×1,5 | 1.5 | 20 | 21.4 | 128 | 550 | 23 |
| 18×1,5 | 1.5 | 22.4 | 23.8 | 143 | 730 | 23 |
| 24×1,5 | 1.5 | 25.4 | 27 | 162 | 950 | 23 |
| 30×1,5 | 1.5 | 27.8 | 29.4 | 176 | 1140 | 23 |
| 7×2,5 | 2 | 18.5 | 19.7 | 118 | 510 | 30 |
| 12×2,5 | 2 | 22.7 | 24 | 145 | 740 | 30 |
| 18×2,5 | 2 | 25.8 | 27.4 | 164 | 1020 | 30 |
| 24×2,5 | 2 | 30.1 | 32.1 | 193 | 1410 | 30 |
| NSHTOEU-J силовые кабели, трехжильная конструкция | ||||||
| 3×50+3×25/3 | 9.6 | 41 | 45 | 270 | 2850 | 202 |
| 3×70+3×35/3 | 11.1 | 43 | 47 | 282 | 3860 | 250 |
| 3×95+3×50/3 | 12.6 | 48 | 52 | 312 | 4720 | 301 |
| 3×120+3×70/3 | 13.7 | 50.5 | 55.5 | 333 | 5820 | 352 |
| 3×150+3×70/3 | 16 | 57 | 62 | 372 | 6535 | 404 |
| 3×185+3×95/3 | 17.7 | 63 | 68 | 408 | 8890 | 461 |
| 3×240+3×95/3 | 20.2 | 71 | 76 | 456 | 12040 | 540 |

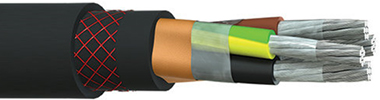

NGFLGOEU-J Фестонный Кабель
- Напряжение: 300/500В(600В)
- Проводник: Электролитическая медь, не луженая – до 25 мм2 класс 6; – выше 35 мм класс 5
- Изоляция: EPR(3GI3)
- Индивидуальный экран: Экранирующая оплетка из луженой медной проволоки
- Основная идентификация: До 5 жил: черные, синие, коричневые, серые. От 6 жил: черные с белыми цифрами
- Расположение сердечника: Параллельно, для более чем 12 жилы: параллельные пучки
- Укрепление: Крупноячеистая полиэфирная оплетка, встроенная в оболочку
- Внешняя оболочка: CR (5GM5)

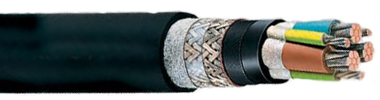

(N)GRDGCGOEU-J Фестонный Кабель
- Напряжение: 0,6/1кВ
- Проводник: медь, класс 5
- Изоляция: EPR(3GI3)
- Основная идентификация: Светлая изоляция с напечатанными черным цветом цифрами для силовых и контрольных кабелей, заземляющий проводник зеленого/желтого цвета
- Расположение сердечника: До 10 мм²: 4-жильная конструкция; от 16 мм²: три основных проводника, заземляющий проводник разделен на три части и размещен в промежутках
- Внутренняя оболочка: EPR(Black)
- Экран: Экранирующая оплетка из луженой медной проволоки
- Внешняя оболочка: PCP (5GM3)

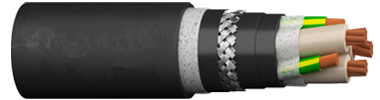

(N) GRDGCGOEU Крановый Кабель
- Напряжение: 0,6/1кВ
- Проводник: Неизолированная электролитическая медь, тонкопроволочная, класс 5
- Изоляция: EPR(3GI3), Альтернатива для кабелей управления: ETFE
- Основная идентификация: Светлая изоляция с напечатанными черным цветом цифрами для силовых и контрольных кабелей, заземляющий проводник зеленого/желтого цвета
- Расположение сердечника: До 10 мм²: 4-жильная конструкция; от 16 мм²: 3 энергетических жилы и разделенный на три части заземляющий проводник.
- Экран: Экранирующая оплетка из луженой медной проволоки
- Внутренняя оболочка: EPR(GM1B) Черный
- Внешняя оболочка: EVA
- NGFLGOEU
- (N)GRDGCGOEU
- (N)GRDGOEU
| Количество жил x поперечное сечение | Диаметр проводника макс. мм | Мин. высота мм | Макс. высота мм | Мин.ширина мм | Max.Width mm | Радиус изгиба в свободном движении мин. мм | Вес (прибл.) кг/км | Допустимая сила растяжения макс. N |
| NGFLGOEU-J кабели управления | ||||||||
| 10×1,5 | 1.5 | 6.2 | 6.7 | 35.5 | 37 | 20 | 440 | 225 |
| 12×1,5 | 1.5 | 6.3 | 6.8 | 42 | 43.5 | 20 | 530 | 270 |
| 24×1,5 | 1.5 | 11.5 | 12.3 | 51 | 53.2 | 62 | 1040 | 540 |
| 42×1,5 | 1.5 | 15.1 | 16.1 | 70.2 | 72.3 | 81 | 1920 | 945 |
| 4×2,5 | 2 | 6.8 | 7.3 | 18.5 | 19.5 | 22 | 260 | 150 |
| 5×2,5 | 2 | 6.6 | 7.4 | 22.9 | 24.6 | 22 | 320 | 188 |
| 7×2,5 | 2 | 6.8 | 7.4 | 31 | 32.8 | 22 | 440 | 263 |
| 10×2,5 | 2 | 7.4 | 8 | 43 | 45.3 | 24 | 660 | 375 |
| 12×2,5 | 2 | 7.4 | 8 | 50.6 | 53.5 | 24 | 780 | 450 |
| NGFLGOEU-J силовые кабели | ||||||||
| 4×16 | 5.6 | 12.1 | 12.9 | 36 | 37.5 | 65 | 1060 | 960 |
| 4×25 | 6.6 | 13.6 | 14.4 | 41.9 | 43.4 | 72 | 1500 | 1500 |
| 4×35 | 8.1 | 14.8 | 16.7 | 47 | 49.9 | 84 | 2040 | 2100 |
| 5×4 | 2.8 | 8.5 | 9 | 28.9 | 31.2 | 36 | 510 | 300 |
| 5×6 | 3.5 | 9.1 | 9.6 | 31.8 | 34.1 | 38 | 640 | 450 |
| 5×10 | 4.5 | 10.5 | 11.3 | 39.2 | 41.6 | 45 | 960 | 750 |
| 5×16 | 5.6 | 12.2 | 12.7 | 45.1 | 47.6 | 64 | 1360 | 1200 |
| Количество жил xДиаметр | проводника макс. мм | Наружный диаметр мин. мм | Наружный диаметр макс. мм | Радиус изгиба мин. мм | Вес (прибл.) кг/км | Нерабочая емкость мкФ/км | Индуктивность номинальная мГн/км | Допустимая нагрузка по току для установки. |
| (N)GRDGCGOEU- J экранированные силовые кабели | ||||||||
| 4×2,5 | 2 | 13 | 15 | 75 | 340 | 0.17 | 0.58 | 32 |
| 4×4 | 2.5 | 14.8 | 17.8 | 89 | 480 | 0.18 | 0.55 | 43 |
| 4×6 | 3 | 16.2 | 19.2 | 96 | 640 | 0.19 | 0.53 | 56 |
| 4×10 | 4 | 19.6 | 22.6 | 113 | 890 | 0.23 | 0.51 | 78 |
| 3×16+3×2,5 | 5.7 | 22.4 | 25.4 | 127 | 1150 | 0.225 | 0.48 | 104 |
| 3×25+3×4 | 6.8 | 25.4 | 28.4 | 142 | 1590 | 0.275 | 0.45 | 138 |
| 3×35+3×6 | 8.1 | 29.3 | 32.3 | 162 | 2160 | 0.325 | 0.43 | 170 |
| 3×50+3×10 | 9.6 | 35.4 | 38.4 | 192 | 3060 | 0.4 | 0.41 | 212 |
| 3×70+3×10 | 11.5 | 40.8 | 43.8 | 219 | 3960 | 0.475 | 0.39 | 263 |
| 3×95+3×16 | 12.9 | 43.4 | 46.4 | 232 | 4840 | 0.6 | 0.375 | 316 |
| 3×120+3×16 | 14.6 | 47.8 | 50.8 | 254 | 5910 | 0.7 | 0.36 | 370 |
| Количество жил x поперечное сечение | Диаметр проводника макс. мм | Наружный диаметр мин. мм | Наружный диаметр макс. мм | Радиус изгиба мин. мм | Вес (прибл.) кг/км | Допустимая сила растяжения макс. Н | Сопротивление проводника при 20°C макс. |
| (N)GRDGOEU-J multicore power cables | |||||||
| 4×4 | 2.9 | 12.7 | 14.7 | 74 | 320 | 240 | 4.95 |
| 4×6 | 3.6 | 14.2 | 16.2 | 81 | 430 | 360 | 3.3 |
| 4×10 | 4.6 | 16.7 | 18.7 | 94 | 670 | 600 | 1.91 |
| 4×16 | 5.9 | 21.2 | 23.2 | 116 | 1020 | 960 | 1.21 |
| 4×25 | 7.2 | 26.5 | 29.5 | 148 | 1600 | 1500 | 0.78 |
| 3×35+3×16/3 | 8.1 | 26.4 | 29.4 | 147 | 1770 | 1570 | 0.55 |
| 3×50+3×25/3 | 10 | 31.5 | 34.5 | 173 | 2560 | 2250 | 0.39 |
| 3×70+3×35/3 | 11.9 | 37.6 | 40.6 | 203 | 3550 | 3150 | 0.27 |
| (N)GRDGCGOEU- J многожильные силовые кабели, полностью экранированные | |||||||
| 4×2,5C | 1.9 | 11.2 | 13.2 | 66 | 310 | 150 | 7.98 |
| 4x4C | 2.9 | 15.2 | 17.2 | 86 | 490 | 240 | 4.95 |
| 4x6C | 3.6 | 17 | 19 | 95 | 650 | 360 | 3.3 |
| 4x10C | 4.6 | 19.2 | 21.2 | 106 | 870 | 600 | 1.91 |
| 3×16+3×2,5C | 5.9 | 20.3 | 22.3 | 112 | 1050 | 720 | 1.21 |
| 3×25+3x4C | 7.2 | 25.7 | 28.7 | 144 | 1610 | 1120 | 0.78 |
| 3×35+3x6C | 8.1 | 28.4 | 31.4 | 157 | 2140 | 1570 | 0.55 |
| 3×50+3×25/3 | 10 | 34.9 | 37.9 | 190 | 3080 | 2250 | 0.39 |
| 3×70+3×35/3 | 11.8 | 39.8 | 42.8 | 214 | 4090 | 3150 | 0.27 |

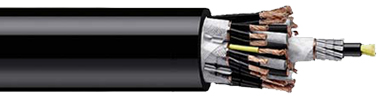

3GSLTOE-J Кабель для корзины
- Напряжение: 0,6/1кВ
- Проводник: Неизолированная электролитическая медь, тонкопроволочная, класс 5
- Изоляция: EPR(3GI3), Альтернатива для кабелей управления: ETFE
- Основная идентификация: Оптимальная идентификация благодаря светлой изоляции с цифрами, напечатанными черным цветом; защитный заземляющий проводник зеленого/желтого цвета
- Индивидуальный экран: Экранирующая оплетка из луженой медной проволоки
- Расположение сердечника: Сборка сердечников: сердечники уложены в пучки;
- Сборка пучка: пучки уложены вокруг центрального опорного элемента.
- Внешняя оболочка: PUR (Черный)

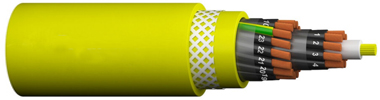

Кабель низкого напряжения EPR/PCP для вертикальной намотки
- Напряжение: 0,6/1кВ
- Проводник: Неизолированная электролитическая медь, тонкопроволочная, класс 5
- Изоляция: ETFE
- Основная идентификация: Лучшая идентификация благодаря черной изоляции со светлыми напечатанными цифрами, заземляющий проводник зелено-желтого цвета
- Индивидуальный экран: Экранирующая оплетка из луженой медной проволоки
- Опорный элемент: Центральный арамидный опорный элемент для увеличения нагрузочной способности.
- Внутренняя оболочкаh: PCP резина
- Расположение сердечника: Укладывается максимум в 3 слоя
- Внешняя оболочка: PCP резина

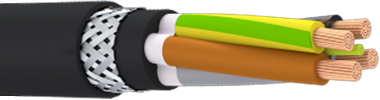

Кабель низковольтный подъемный PUR-HF для вертикальной намотки
- Напряжение: 0,6/1кВ
- Проводник: Гибкий многожильный медный провод класса 5 или 6
- Жилы: 3, 4 , 5
- Площадь поперечного сечения: 10мм2~35мм2
- Изоляция: XLPE
- Внутренняя оболочка: PUR-HF (полиуретановый безгалогенный огнестойкий материал)
- Оплетка: Арамидные нити, устойчивые к скручиванию
- Внешняя оболочка: PUR-HF (полиуретановый безгалогенный огнестойкий материал)
- Приложение: Для использования в качестве вертикального намоточного кабеля в условиях высоких механических нагрузок, кручения, растяжения и крутящего момента.
- Параметры кабеля распределительной корзины 0,6/1 кВ
- Параметры кабеля вертикальной намотки распределителя 0,6/1 кВ
- 0,6/1 кВ Подъемный вертикальный барабанный кабель Parmater
| Количество жил x поперечное сечение | Диаметр проводника макс. мм | Наружный диаметр мин. мм | Наружный диаметр макс. мм | Радиус изгиба в свободном движении мин. мм | Вес (прибл.) кг/км | Сопротивление проводника при 20°C макс. |
| 3GSLTOE-J кабели управления | ||||||
| 24×2,5 | 2 | 29.1 | 32.1 | 161 | 1780 | 7.98 |
| 30×2,5 | 2 | 31.1 | 34.1 | 171 | 2260 | 7.98 |
| 36×2,5 | 2 | 34.5 | 37.5 | 188 | 2780 | 7.98 |
| 42×2,5 | 2 | 36.8 | 39.8 | 199 | 3490 | 7.98 |
| 48×2,5 | 2 | 41.3 | 44.3 | 222 | 4040 | 7.98 |
| 24×3,5 | 2.4 | 32 | 35 | 175 | 2350 | 5.55 |
| 30×3,5 | 2.4 | 34.3 | 37.3 | 187 | 2970 | 5.55 |
| 36×3,5 | 2.4 | 37.9 | 40.9 | 205 | 3750 | 5.55 |
| 42×3,5 | 2.4 | 42.4 | 45.4 | 227 | 4510 | 5.55 |
| 3GSLTOE-J кабели управления с шинным элементом | ||||||
| 24×2,5+1x(2×1)C | 2 | 31.1 | 34.1 | 171 | 2200 | 7.98 |
| 24×2,5+4x(2×1)C | 2 | 41.2 | 44.2 | 221 | 3600 | 7.98 |
| 36×2,5+2x(2×1)C | 2 | 41.3 | 44.3 | 222 | 3830 | 7.98 |
| 42×2,5+2x(2×1)C | 2 | 43.5 | 46.5 | 233 | 3600 | 7.98 |
| Количество жил x поперечное сечение | Диаметр проводника макс. мм | Наружный диаметр мин. мм | Наружный диаметр макс. мм | Радиус изгиба в свободном движении мин. мм | Вес (прибл.) кг/км | Допустимая сила растяжения макс. Н |
| (N)SHTOEU-J кабели управления | ||||||
| 12×2,5 | 2 | 22 | 25 | 125 | 870 | 2700 |
| 24×2,5 | 2 | 26.2 | 29.2 | 146 | 1300 | 3600 |
| 30×2,5 | 2 | 29.4 | 32.4 | 162 | 1630 | 4100 |
| 44×2,5 | 2 | 34.1 | 37.1 | 186 | 2200 | 5100 |
| (N)SHTOEU-J кабели управления с оптоволокном | ||||||
| 22×2,5+4x(3G50) | 2 | 28.2 | 31.2 | 156 | 1390 | 3450 |
| 22×2,5+2x(3G62,5) | 2 | 26.2 | 29.2 | 146 | 1260 | 3450 |
| 24×2,5+6x(2G62,5) | 2 | 29.4 | 32.4 | 162 | 1510 | 3600 |
| 28×2,5+2x(3G62,5) | 2 | 29.4 | 32.4 | 162 | 1590 | 3900 |
| 28×2,5+2x(3G50) | 2 | 29.4 | 32.4 | 162 | 1590 | 3900 |
| 36×2,5+8x(1G62,5) | 2 | 34.1 | 37.1 | 186 | 2050 | 4500 |
| 38×2,5+6x(2G62,5) | 2 | 34.1 | 37.1 | 186 | 2090 | 4650 |
| 41×2,5+3x(2G62,5) | 2 | 34.1 | 37.1 | 186 | 2150 | 4875 |
| 41×2,5+3x(2G50) | 2 | 34.1 | 37.1 | 186 | 2160 | 4875 |
| Количество жил | поперечное сечение | НОМИНАЛЬНЫЙ ОБЩИЙ ДИАМЕТР | НОМИНАЛЬНЫЙ ВЕС | |
| мм | ||||
| мм2 | Минимум | Maximum | kg/km | |
| 4 | 10 | 17.4 | 18.9 | 610 |
| 4 | 16 | 20 | 22.1 | 852 |
| 4 | 25 | 22.9 | 25.3 | 1228 |
| 4 | 35 | 28.5 | 30.2 | 1760 |
| 5 | 10 | 18.7 | 20.5 | 724 |
| 5 | 16 | 21.7 | 24.2 | 1030 |
| 5 | 25 | 30 | 36 | 2570 |
