NSHTOU(NSHTOEU) Барабанный кабель в строительных машинах и механизмах, конвейерах, транспортерах и кранах
Наш ассортимент кабелей NSHTOU (альтернативное написание NSHTOEU) может использоваться везде, где кабели часто наматываются, разматываются или направляются роликовыми конвейерами. Все наши кабели NSHTOU имеют номинальное напряжение 0,6/1 кВ.
ПРИМЕНЕНИЕ Кабеля NSHTOU (NSHTOEU)
Специально разработанный гибкий кабель для силовых мобильных соединений, для чрезвычайно высоких механических нагрузок. Кабель используется в кабельных катушках для намотки и размотки с сопутствующим растягивающим и торсионным напряжением. Другие области применения включают установку на конвейерах, контейнерных кранах, портовых кранах, строительной технике, погрузочно-разгрузочных машинах. Для использования во влажных или сухих условиях, в промышленных установках, в подземных и открытых горных работах, во взрывоопасных зонах.

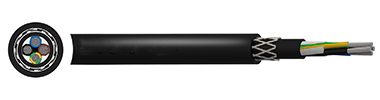

NSHTÖU Барабанный кабель
- Напряжение: 0,6/1 кВ
- Проводник: Гибкий луженый медный проводник класса 5
- Изоляция: Резиновый состав Тип 3GI3
- Наполнитель: EPR (этиленпропиленовый каучук) Тип 3GI3, на текстильной полиэфирной основе
- Подложка: Резиновый состав Тип GM1b
- Оплетка: Полиэфирная оплетка
- Оболочка: Резиновый состав Тип 5GM3
- STANDARDS: VDE 0250

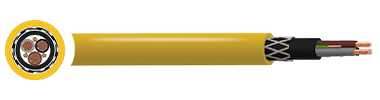

(N)SHTÖU-J + FO 0,6/(1.2) кВ Кабель
- Напряжение: 0,6/(1.2) кВ
- Проводник: отожженный класс 5, гибкий многожильный луженый или голый медный
- Изоляция: EPDM резина, без галогенов, без свинца, тип 3GI3
- Заземляющий проводник: луженый или голый медный проводник с резиновой изоляцией
- Волоконно-оптический модуль: A-D(ZN)13Y 6, 12, 18 или 24 волокна G50/125, G62,5/125 или E9/125
- Покрытие волокна: свободные буферные трубки с заполняющим компаундом
- Внутренняя оболочка: специальный синтетический термореактивный компаунд типа 5GM3
- Антиторсионная оплетка: оплетка из полиамидных нитей
- Внешняя оболочка: специальный синтетический термореактивный компаунд, 5GM5

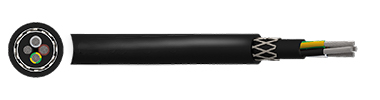

(N)SHTOU-O/J PUR Кабель
- Напряжение: 0,6/1 кВ
- Проводник: Гибкая луженая медь класса 5
- Изоляция: Резиновый состав
- Внутренняя оболочка: Безгалогеновый PUR (полиуретан)
- Противоскручивающий элемент: Полиэфирная оплетка
- Внешняя оболочка: Безгалогеновый PUR (полиуретан)
- Примечание: (N)SHTÖU-O доступен без зелено-желтого сердечника

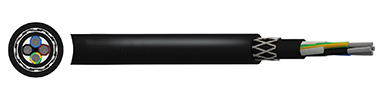

(N)SHTÖU-V Барабанный кабель
- Напряжение: 0,6/1 кВ
- Проводник: Проводник из луженой меди 5 класса
- Разделитель: Лента
- Изоляция: HEPR (жесткий этиленпропиленовый каучук)
- Внутренняя оболочка: Резиновый состав
- Оплетка: Противоскручивающая текстильная оплетка, встроенная в оболочку
- Оболочка: Резиновый состав

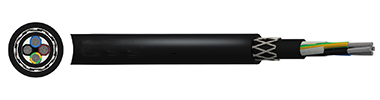

(N)SHTÖU-K Крановый кабель
- Voltage: 0,6/(1.2) кВ
- Проводник: гибкая многопроволочная луженая медь класса 5
- Разделитель: бумажная лента или аналогичная
- Изоляция: HEPR (жесткий этиленпропиленовый каучук)
- Внутренняя оболочка: резиновый состав
- Оплетка: антискручивающаяся текстильная оплетка встроенная оболочка
- Оболочка: резиновый состав

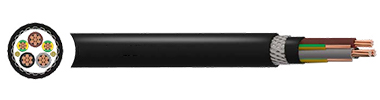

(N)SHTÖU-FO (LWL) Барабанный кабель
- Voltage: 0,6/1 кВ
- Проводник: многожильный луженый медный проводник класса 5
- Изоляция: HEPR (жесткий этиленпропиленовый каучук)
- Оптическое волокно: жилы, сложенные вокруг центрального опорного элемента
- Внутренняя оболочка: резиновый состав
- Оплетка: противоскручивающая текстильная оплетка, встроенная в оболочку
- Оболочка: резиновый состав типа 5GM3/5GM5
Таблица параметров кабеля
- NSHTÖU- O/J
- (N)SHTÖU-J + FO
- (N)SHTOU-O/J
- (N)SHTÖU-FO (LWL)
- (N)SHTÖU-V
- (N)SHTÖU-K
| ЧИСЛО ЖИЛ | СЕЧЕНИЕ | НОМИНАЛЬНЫЙ ОБЩИЙ ДИАМЕТР | НОМИНАЛЬНЫЙ ВЕС |
| мм2 | мм | кг/км | |
| 4 | 1.5 | 14.6 | 295 |
| 4 | 2.5 | 16.2 | 370 |
| 4 | 4 | 29.3 | 520 |
| 4 | 6 | 21.7 | 690 |
| 4 | 10 | 25.9 | 1025 |
| 4 | 16 | 29.1 | 1305 |
| 4 | 25 | 34.4 | 2070 |
| 4 | 35 | 38.6 | 2740 |
| 4 | 50 | 45 | 3790 |
| 4 | 70 | 51 | 5356 |
| 4 | 95 | 60.6 | 7018 |
| 4 | 120 | 63.5 | 8220 |
| 4 | 150 | 66.5 | 8905 |
| 5 | 4 | 20.5 | 640 |
| 5 | 6 | 23.2 | 855 |
| 5 | 10 | 27.8 | 1200 |
| 5 | 1.5 | 15.6 | 340 |
| 5 | 2.5 | 18.6 | 490 |
| 5 | 16 | 31.7 | 1745 |
| 7 | 1.5 | 17.6 | 420 |
| 7 | 2.5 | 20.8 | 615 |
| 12 | 1.5 | 21.3 | 630 |
| 12 | 2.5 | 24.9 | 895 |
| 18 | 1.5 | 24.8 | 895 |
| 18 | 2.5 | 28.2 | 1195 |
| 24 | 1.5 | 28 | 1100 |
| 24 | 2.5 | 33 | 1565 |
| 30 | 1.5 | 30.3 | 1345 |
| 30 | 2.5 | 34.6 | 183 |
| 42 | 1.5 | 35.2 | 1773 |
| 45 | 2.5 | 43.8 | 2863 |
| ЧИСЛО ЖИЛ | СЕЧЕНИЕ | НОМИНАЛЬНЫЙ ДИАМЕТР ПРОВОДНИКА | НОМИНАЛЬНЫЙ ОБЩИЙ ДИАМЕТР | НОМИНАЛЬНЫЙ ВЕС | МАКСИМАЛЬНАЯ НАГРУЗКА НА РАСТЯЖЕНИЕ |
| мм2 | мм | мм | кг/км | N | |
| 3+2+FO | 35+16/2 | 7.5 | 41.4 | 2987 | 2100 |
| 3+2+FO | 50+25/2 | 9.3 | 41.7 | 3395 | 3000 |
| 3+2+FO | 70+35/2 | 11.1 | 45.5 | 4318 | 4200 |
| 3+2+FO | 95+50/2 | 13 | 49.6 | 5372 | 5700 |
| 3+2+FO | 120+70/2 | 14.5 | 57.2 | 7131 | 7200 |
| 3+2+FO | 150+70/2 | 16.2 | 57.4 | 7849 | 9000 |
| 3+2+FO | 185+95/2 | 18.3 | 66.8 | 10006 | 11100 |
| 3+2+FO | 240+120/2 | 20.7 | 72.8 | 12649 | 14400 |
| 3+2+FO | 300+150/2 | 24.2 | 81.7 | 15382 | 18000 |
| ЧИСЛО ЖИЛ | СЕЧЕНИЕ | НОМИНАЛЬНЫЙ ДИАМЕТР ПРОВОДНИКА | НОМИНАЛЬНЫЙ ОБЩИЙ ДИАМЕТР | МАКСИМАЛЬНАЯ НАГРУЗКА НА РАСТЯЖЕНИЕ | НОМИНАЛЬНЫЙ ВЕС |
| мм2 | мм | мм | N | кг/км | |
| 3 | 25+16 | 6.9 | 27.3 | 2250 | 1390 |
| 3 | 35+16 | 7.8 | 29.8 | 3150 | 1740 |
| 3 | 50+25 | 9.3 | 35 | 4500 | 2470 |
| 3 | 70+35 | 11.1 | 38.9 | 6300 | 3290 |
| 3 | 95+50 | 12.7 | 43.2 | 8550 | 4090 |
| 3 | 120+70 | 14.5 | 47.1 | 10800 | 5220 |
| 3 | 150+70 | 16.7 | 53.7 | 13500 | 6460 |
| 3 | 185+95 | 17.6 | 57.3 | 16650 | 7720 |
| 4G | 10 | 3.8 | 21.5 | 1200 | 720 |
| 4G | 16 | 4.8 | 24 | 1920 | 990 |
| 4G | 25 | 6.9 | 30.7 | 3000 | 1610 |
| 4G | 35 | 7.8 | 33.7 | 4200 | 2090 |
| 4G | 50 | 9.3 | 38.2 | 6000 | 2830 |
| 4G | 70 | 11.1 | 43.6 | 8400 | 3720 |
| 4G | 95 | 12.7 | 47.5 | 11400 | 4770 |
| 4G | 120 | 14.5 | 52.7 | 14400 | 6040 |
| 4G | 150 | 16.7 | 59 | 18000 | 7520 |
| 5G | 1.5 | 1.5 | 12.3 | 225 | 190 |
| 5G | 2.5 | 1.9 | 13.7 | 2375 | 260 |
| 5G | 4 | 2.4 | 18 | 600 | 460 |
| 5G | 6 | 2.9 | 19.6 | 900 | 590 |
| 5G | 10 | 3.8 | 23.4 | 1500 | 870 |
| 5G | 16 | 4,8 | 36 | 2400 | 1200 |
| 5G | 25 | 6.9 | 33.4 | 3750 | 1970 |
| 5G | 35 | 7.8 | 36.5 | 5250 | 2560 |
| 7G | 1.5 | 1.5 | 14.1 | 2315 | 260 |
| 7G | 2.5 | 1.9 | 15.8 | 2525 | 360 |
| 12G | 1.5 | 1.5 | 17.9 | 2540 | 450 |
| 12G | 2.5 | 1.9 | 20.4 | 2900 | 590 |
| 18G | 1.5 | 1.5 | 18.3 | 2810 | 480 |
| 18G | 2.5 | 1.9 | 20.8 | 3350 | 660 |
| 24G | 1.5 | 1.5 | 20.9 | 3080 | 630 |
| 24G | 2.5 | 1.9 | 24 | 3800 | 910 |
| 30G | 1.5 | 1.5 | 22.9 | 3350 | 770 |
| 30G | 2.5 | 1.9 | 26,4 | 4250 | 1120 |
| 36G | 1.5 | 1.5 | 23.3 | 3620 | 800 |
| 36G | 2.5 | 1.9 | 26.8 | 4700 | 1170 |
| 42G | 1.5 | 1.5 | 24.8 | 3890 | 910 |
| 42G | 2.5 | 1.9 | 29.3 | 5150 | 1390 |
| ЧИСЛО ЖИЛ | СЕЧЕНИЕ мм2 | НОМИНАЛЬНЫЙ ОБЩИЙ ДИАМЕТР мм | НОМИНАЛЬНЫЙ ВЕС кг/км | |
| Минимум | Максимум | |||
| 3 + 2 + FO | 35 + 16 / 2 | 35.7 | 38.7 | 2400 |
| 3 + 2 + FO | 50 + 25 / 2 | 37.1 | 46.8 | 3200 |
| 3 + 2 + FO | 70 + 35 / 2 | 42.5 | 53.5 | 4120 |
| 3 + 2 + FO | 95 + 50 / 2 | 48.2 | 60.6 | 4990 |
| 3 + 2 + FO | 120 + 70 / 2 | 51.6 | 64.9 | 6370 |
| 3 + 2 + FO | 150 + 70 / 2 | 56.2 | 70.7 | 7480 |
| 3 + 2 + FO | 185 + 95 / 2 | 63.3 | 79.4 | 9020 |
| 3 + 2 + FO | 240 + 120 / 2 | 69.7 | 87.7 | 12320 |
| ЧИСЛО ЖИЛ | СЕЧЕНИЕ мм2 | НОМИНАЛЬНЫЙ ОБЩИЙ ДИАМЕТР мм | НОМИНАЛЬНЫЙ ВЕС кг/км | |
| Минимум | Максимум | |||
| 4 | 10 | 21.7 | 27.8 32.3 | 1020 |
| 4 | 16 | 25.4 | 1380 | |
| 4 | 25 | 29.6 | 39.8 | 1980 |
| 4 | 35 | 32.6 | 43.6 | 2620 |
| 4 | 50 | 40.8 | 51 | 3610 |
| 4 | 70 | 46.5 | 58.6 | 5300 |
| 4 | 95 | 52.7 | 66.2 | 7010 |
| 6 | 2.5 | 18.6 | 21.3 | 590 |
| 7 | 1.5 | 16.9 | 19.2 | 430 |
| 7 | 4 | 21.4 | 23.5 | 820 |
| 12 | 1.5 | 23 | 25.4 | 810 |
| 12 | 2.5 | 25.5 | 28.8 | 1050 |
| 12 | 4 | 29.8 | 33 | 1550 |
| 18 | 1.5 | 23.1 | 25.6 | 870 |
| 18 | 2.5 | 25.7 | 29.2 | 1130 |
| 18 | 4 | 30 | 33.2 | 1680 |
| 20 | 6 | 39 | 42.5 | 2800 |
| 24 | 1.5 | 26.5 | 29.2 | 1100 |
| 24 | 2.5 | 29.8 | 33.2 | 1560 |
| 30 | 2.5 | 34 | 37.2 | 2000 |
| 30 | 1.5 | 29.6 | 33.1 | 1420 |
| 36 | 2.5 | 34.2 | 37.4 | 2070 |
| 36 | 1.5 | 29.8 | 34 | 1460 |
| 42 | 2.5 | 35 | 38 | 2160 |
| 44 | 2.5 | 36.1 | 39 | 2300 |
| 45 | 2.5 | 39 | 41 | 2400 |
| 49 | 1 | 27 | 30 | 1300 |
| 56 | 2.5 | 42.1 | 45.2 | 3040 |
| ЧИСЛО ЖИЛ | СЕЧЕНИЕ мм2 | НОМИНАЛЬНЫЙ ОБЩИЙ ДИАМЕТР мм | НОМИНАЛЬНЫЙ ВЕС кг/км | |
| Минимум | Максимум | |||
| 3 | 16 | 22.5 | 28.6 | 1080 |
| 3 | 25 | 27.7 | 35 | 1470 |
| 3 | 35 | 31.7 | 40 | 2030 |
| 3 | 50 | 37.1 | 46.8 | 2680 |
| 3 | 70 | 42.5 | 53.5 | 3530 |
| 3 | 95 | 48.2 | 60.6 | 4400 |
| 3 | 120 | 51.6 | 64.9 | 5250 |
| 3 | 150 | 56.2 | 70.7 | 7040 |
| 3 | 185 | 63.3 | 79.4 | 8320 |
| 3 | 240 | 69.9 | 87.7 | 5730 |
| 3 | 25 + 16 | 30.4 | 38.4 | 2720 |
| 3 | 35 + 16 | 34 | 42.8 | 3010 |
| 3 | 50 + 25 | 38.6 | 48.6 | 3430 |
| 3 | 95 + 50 | 53.1 | 66.7 | 5405 |
| 3 | 120 + 70 | 55.5 | 69.7 | 6818 |
| 3 | 150 + 70 | 64 | 80.4 | 9190 |
| 3 | 185 + 95 | 68.8 | 86.4 | 9850 |
| 3 + 3 | 50 + 25 / 3 | 37.1 | 46.8 | 2730 |
| 3 + 3 | 70 + 35 / 3 | 42.5 | 53.5 | 3740 |
| 3 + 3 | 120 + 70 / 3 | 51.6 | 64.9 | 6220 |
| 3 + 3 | 150 + 70 / 3 | 56.2 | 70.7 | 7480 |
| 3 + 3 | 185+ x 95 / 3 | 63.3 | 79.4 | 9020 |
| 3 + 3 | 240 + 120 / 3 | 69.9 | 87.7 | 11760 |
| 4 | 16 | 25.5 | 32.3 | 1370 |
| 4 | 25 | 31.6 | 39.8 | 1970 |
| 4 | 35 | 34.5 | 43.6 | 2610 |
| 4 | 50 | 40.5 | 51 | 3600 |
| 4 | 70 | 46.5 | 58.6 | 5356 |
| 4 | 95 | 52.7 | 66.2 | 7018 |
| 4 | 120 | 58.4 | 73.3 | 8220 |
| 4 | 150 | 63.4 | 79.7 | 8905 |
| 4 | 185 | 71.2 | 89.4 | 10730 |
| 4 | 240 | 78.2 | 98.2 | 13560 |
