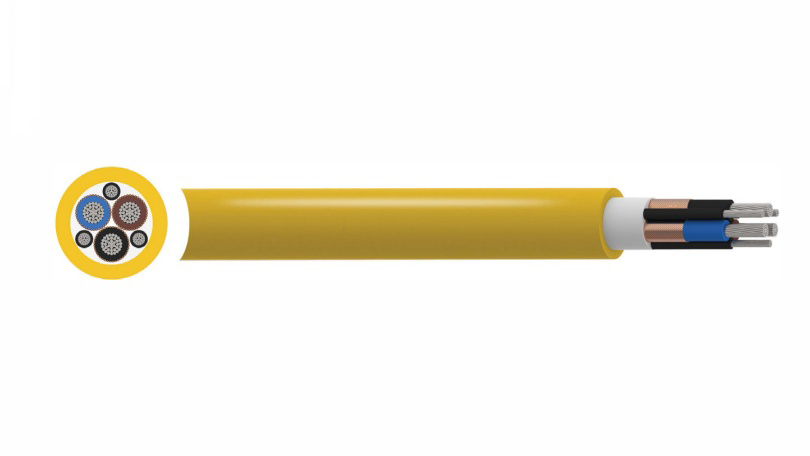

NSSHOU O/J, NSSHOU 3E, NSSHOU 3E + ST 0.6/1 кВ тяжелый шланговый Кабель для горнодобывающей промышленности
Для ясности кабель также можно записать и обозначить как NSSHOEU.
- Фазовый проводник: Класс 5 гибкий луженый медный проводник
- Изоляция: Резиновый состав Тип 3Gl3
- Индивидуальный экран жилы*: Медная оплетка до 1 0 мм2, медные провода от 16 мм2
- Контрольные проводники*: Класс 5 гибкий луженый медный проводник
- Внутренняя оболочка: Резиновый состав Тип GM1b
- Внешняя оболочка: Резиновый состав Тип 5GM5
- Цвет оболочки: Желтый
- Примечание: *Доступно с контрольными проводниками и индивидуальным экраном жилы по запросу
- СТАНДАРТЫ: VDE 0250 Часть 812, VDE 0295, EN 60228; Огнестойкость согласно IEC/EN 60332-1-2
Применение
Сверхпрочный жесткий резиновый гибкий кабель с индивидуально заземленными экранированными жилами или без них для динамического или статического применения в агрессивных средах. Огнестойкий, устойчив к истиранию, порезам, надрезам и разрывам. Хорошая устойчивость к маслам и жирам. Подходит для установки в сухих, влажных, мокрых и опасных средах. Для источников питания, где ожидаются высокие уровни механического напряжения и истирания. Может постоянно находиться в пресной воде, соленой воде, ливневой воде, маслянистой воде и воде, загрязненной сточными водами, на глубине до 100 метров. Подходит для внутреннего и наружного применения.
Техническая спецификация
- NSSHOU(NSSHOEU) O/J
- NSSHOU 3E, NSSHOU 3E + ST
| Число жил х сечение (мм) | Диаметр (внешний) | Вес меди | Вес кабеля |
| 1×16 | 11,5 | 154 | 336 |
| 1×25 | 14,5 | 240 | 473 |
| 1×35 | 15,5 | 336 | 635 |
| 1×50 | 18 | 480 | 866 |
| 1×70 | 20,5 | 672 | 1145 |
| 1×95 | 23 | 912 | 1475 |
| 1x 120 | 25 | 1152 | 1832 |
| 1×150 | 28 | 1440 | 2000 |
| 1×185 | 30 | 1776 | 2450 |
| 1×240 | 33 | 2304 | 3190 |
| 2×2,5 | 13,2 | 48 | 205 |
| 3G4 | 16,8 | 115 | 336 |
| 3G 6 | 18,1 | 173 | 520 |
| 4G 1,5 | 13 | 58 | 210 |
| 4G 95 | 54 | 3648 | 6636 |
| 4G 120 | 60 | 4608 | 7000 |
| 5G 25 | 36,5 | 1200 | 2430 |
| 7G 1,5 | 17,5 | 101 | 470 |
| 10G 1,5 | 19,8 | 144 | 560 |
| 12G 2,5 | 24 | 288 | 851 |
| 18G 2,5 | 28,7 | 432 | 1230 |
| 19G 2,5 | 29.2 | 466 | 1260 |
| Число жил | сечение | ДИАМЕТР ПРОВОДНИКА | МИНИМАЛЬНЫЙ ОБЩИЙ ДИАМЕТР | МАКСИМАЛЬНЫЙ ОБЩИЙ ДИАМЕТР | НОМИНАЛЬНЫЙ ВЕС |
| mm² | mm | mm | mm | kg/km | |
| 1 | 25 | 6.1 | 13 | 13.7 | 375 |
| 1 | 35 | 7.2 | 14.1 | 14.8 | 480 |
| 1 | 120 | 14.2 | 22.8 | 24 | 1430 |
| 3 | 70 | 10.6 | 39.3 | 40.5 | 3460 |
| 3 | 95 | 12.5 | 45.7 | 47.4 | 4570 |
| 3 | 120 | 14.2 | 48.2 | 49.9 | 5220 |
| 4 | 95 | 12.5 | 49.9 | 51.7 | 5680 |
| 4 | 120 | 14.2 | 55.6 | 57.4 | 6820 |
| 4 | 150 | 15.9 | 60.6 | 62.9 | 8270 |
| 5 | 16 | 4.8 | 27.3 | 28.4 | 1470 |
| 5 | 25 | 6.1 | 33.2 | 34.4 | 2220 |
| 7 | 1.5 | 1.5 | 16.9 | 17.5 | 400 |
| 7 | 2.5 | 1.9 | 19.2 | 19.8 | 560 |
| 12 | 2.5 | 1.9 | 22.3 | 23.4 | 790 |
| 18 | 2.5 | 1.9 | 26.5 | 27.6 | 1110 |
| 24 | 2.5 | 1.9 | 28.4 | 29.6 | 1350 |
| Включая жилы заземляющего провода | |||||
| Фазовый проводник | Проводник заземления | ||||
| 3 + 3 | 50 | 25/3E | 8.9 | 36.3 | 37.5 |
| 3 + 3 | 70 | 35/3E | 10.6 | 39.7 | 41.4 |
| 3 + 3 | 95 | 50/3E | 12.5 | 46.3 | 48 |
| 3 + 3 | 120 | 70/3E | 14.2 | 48.5 | 50.3 |
| 3 + 3 | 150 | 70/3E | 15.9 | 54.3 | 56.1 |
| 3 + 3 | 185 | 95/3E | 17.7 | 61.7 | 64 |
| 3 + 3 | 240 | 120/3E | 20.1 | 66.5 | 68.8 |
| Индивидуальное экранирование сердечника | |||||
| Фазовый проводник | Проводник заземления | ||||
| 3 + 3 | 2.5 | 2.5/3E | 1.9 | 16.2 | 16.9 |
| 3 + 3 | 4 | 4/3E | 2.4 | 17.7 | 18.4 |
| 3 + 3 | 6 | 6/3E | 2.9 | 18.9 | 19.6 |
| 3 + 3 | 10 | 10/3E | 3.8 | 22.4 | 23.5 |
| 3 + 3 | 16 | 16/3E | 4.8 | 26.6 | 27.7 |
| 3 + 3 | 25 | 16/3E | 6.1 | 29.9 | 31.1 |
| 3 + 3 | 35 | 16/3E | 7.2 | 33.9 | 35.1 |
| 3 + 3 | 50 | 25/3E | 8.9 | 39.8 | 41.5 |
| 3 + 3 | 70 | 35/3E | 10.6 | 43.4 | 45.1 |
| 3 + 3 | 95 | 50/3E | 12.5 | 50 | 51.8 |
| 3 + 3 | 120 | 70/3E | 14.2 | 54.1 | 55.9 |
| 3 + 3 | 150 | 70/3E | 15.9 | 59.7 | 62 |
| 3 + 3 | 185 | 95/3E | 17.7 | 66.1 | 68.4 |
| Индивидуальный экран сердечника и контрольные проводники | |||||
| НАПРЯЖЕНИЕ кВ | Число жил | сечение | ДИАМЕТР ПРОВОДНИКА | ||
| mm² | |||||
| Фазовый проводник | Проводник заземления | Контрольный проводник | mm | ||
| 0.6/1 | 3 + 3 + 3 | 2.5 | 2.5/3E | 1.5ST | 1.9 |
| 0.6/1 | 3 + 3 + 3 | 4 | 4/3E | 1.5ST | 2.4 |
| 0.6/1 | 3 + 3 + 3 | 6 | 6/3E | 1.5ST | 2.9 |
| 0.6/1 | 3 + 3 + 3 | 10 | 10/3E | 2.5ST | 3.8 |
| 0.6/1 | 3 + 3 + 3 | 16 | 16/3E | 2.5ST | 4.8 |
| 0.6/1 | 3 + 3 + 3 | 25 | 16/3E | 2.5ST | 6.1 |
| 0.6/1 | 3 + 3 + 3 | 35 | 16/3E | 2.5ST | 7.2 |
| 0.6/1 | 3 + 3 + 3 | 50 | 25/3E | 2.5ST | 8.9 |
| 0.6/1 | 3 + 3 + 3 | 70 | 35/3E | 2.5ST | 10.6 |
| 0.6/1 | 3 + 3 + 3 | 95 | 50/3E | 2.5ST | 12.5 |
| 0.6/1 | 3 + 3 + 3 | 120 | 70/3E | 2.5ST | 14.2 |
| 0.6/1 | 3 + 3 + 3 | 150 | 70/3E | 2.5ST | 15.9 |
| 0.6/1 | 3 + 3 + 3 | 185 | 95/3E | 2.5ST | 17.7 |
