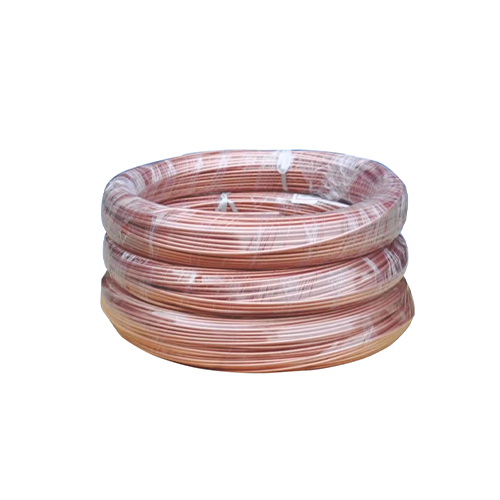

Описание обмоточного провода погружного насоса
Провода предназначены для обмотки статоров погружных водозаполненных электродвигателей, длительно работающих в воде артезианских скважин при напряжении до 660 В переменного тока частотой 40-60 Гц.

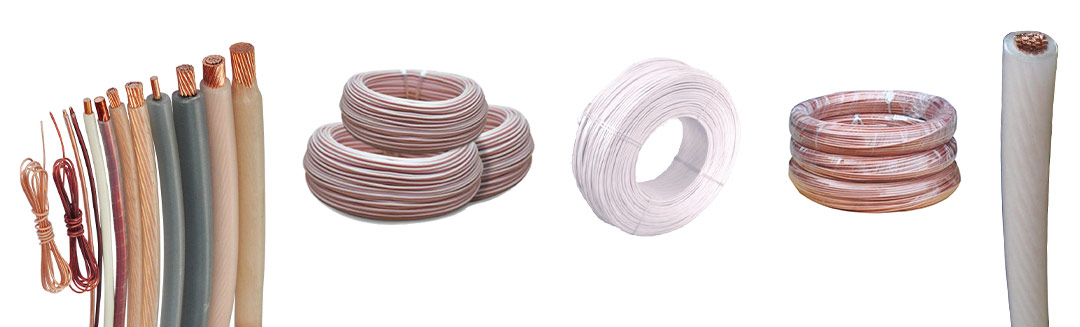

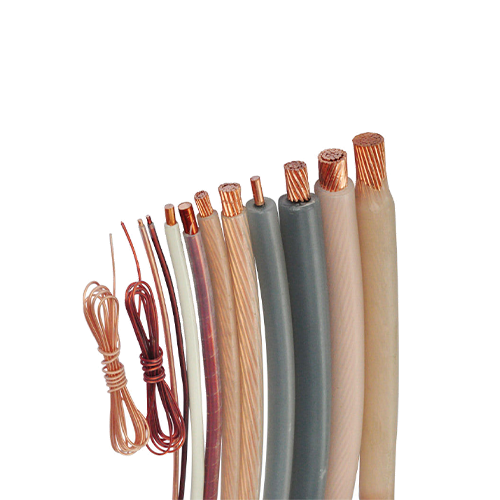

Структура условного обозначения обмоточного провода погружного насоса
ПВДП – провод для погружных водозаполненных электродвигателей с двухслойной изоляцией из полиэтилена низкой и высокой плотности;
ПЭВВП – провод для погружных водозаполненных электродвигателей с изоляцией из высокопрочной эмали и полиэтилена высокой плотности;
ППИ-У – провод c изоляцией из двух слоев полиимидно-фторопластовой пленки, термообработанной с целью запечки.

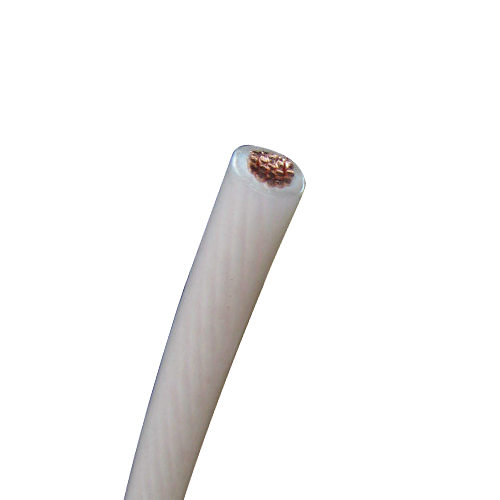

Конструкция провода обмоточного ПВДП
1. Токопроводящая жила – из медной отожженной проволоки, однопроволочная или многопроволочная в зависимости от диаметра токопроводящей жилы.
2. Внутренняя изоляция – из полиэтилена низкой плотности.
3. Наружная изоляция – из полиэтилена высокой плотности.
Условия эксплуатации обмоточного провода погружного насоса
Пониженная температура окружающей среды минус 50°С.
Максимальная температура при эксплуатации проводов не более 80°С.
Допустимое рабочее давление не превышает 7,09 МПа.
Провода соответствуют требованиям ТУ 16-505.733-78.
Технические характеристики обмоточного провода погружного насоса
Электрическое сопротивление изоляции провода, пересчитанное на 1 км длины, измеренное в воде при температуре (25+10)°С после пребывания в ней в течение не менее 1 ч, МОм, не менее – 500 Испытательное напряжение переменного тока частотой 50 Гц в течение 1 мин после пребывания в воде в течение не менее 1 ч, В – 3500
Изоляция провода эластична при навивании на стержень, диаметр которого равен пятикратному максимальному наружному диаметру провода.
Изоляция проводов марки ПВДП механически прочная и выдерживает при температуре (25+10)°С не менее 100 двойных протаскиваний.
| провода обмоточные для погружных электродвигателей参数表 | |||||||
|---|---|---|---|---|---|---|---|
| Номинальный диаметр однопроволочной и расчетный диаметр многопроволочной токопроводящей жилы, мм | Число проволок | Номинальная радиальная толщина изоляции | Номинальная суммарная радиальная толщина изоляции, мм | Максимальный наружный диаметр провода, мм | Расчетная масса 1 км провода, кг | Строительная длина провода, м | |
| из полиэтилена низкой плотности, мм | из полиэтилена высокой плотности, мм | ||||||
| 1.4 | 1 | 0.25 | 0.2 | 0.45 | 2.42 | 16.2 | 95 |
| 1.6 | 1 | 0.25 | 0.2 | 0.45 | 2.65 | 20.7 | 90 |
| 1.8 | 1 | 0.25 | 0.25 | 0.5 | 2.95 | 26.2 | 85 |
| 2 | 1 | 0.25 | 0.25 | 0.5 | 3.15 | 31.7 | 80 |
| 2.12 | 1 | 0.3 | 0.3 | 0.6 | 3.5 | 36.4 | 55 |
| 2.36 | 1 | 0.3 | 0.3 | 0.6 | 3.7 | 44.3 | 70;94 |
| 2.5 | 1 | 0.3 | 0.3 | 0.6 | 3.82 | 52.2 | 70 |
| 2.8 | 1 | 0.3 | 0.3 | 0.6 | 4.2 | 60.8 | 70 |
| 3.18 | 7 | 0.4 | 0.3 | 0.7 | 4.7 | 64.7 | 65 |
| 3.54 | 7 | 0.4 | 0.3 | 0.7 | 5.2 | 79 | 50 |
| 3.75 | 7 | 0.4 | 0.3 | 0.7 | 5.4 | 88.1 | 120 |
| 3.96 | 7 | 0.4 | 0.3 | 0.7 | 5.75 | 97.6 | 110 |
| 4.5 | 7 | 0.4 | 0.3 | 0.7 | 6.25 | 125 | 155 |
| 4.8 | 7 | 0.4 | 0.3 | 0.7 | 6.5 | 140 | 150 |
| 5.3 | 19 | 0.4 | 0.35 | 0.75 | 7.15 | 167 | 140 |
| 5.9 | 19 | 0.4 | 0.35 | 0.75 | 7.8 | 205 | 135 |
| 6.25 | 19 | 0.4 | 0.35 | 0.75 | 8.25 | 228 | 60 |
