Тип SHD-GC Тип MP, Тип EPR Pезиновый Шахтный Kабель

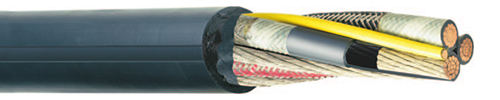

Тип SHD-GC CPE/TPU Шахтный Kабель

Type-SHD-GC-3C-5kv-CPE

Напряжение: 2кВ, 5кВ, 8кВ, 15кВ, 25кВ
Тип: плоский или круглый
Проводник: Гибкая луженая медь
Изоляция: EPR (90°C)
Изоляция Экранирование: луженая медь и нейлоновая оплетка с цветовой маркировкой
Проводник проверки заземления: Гибкая луженая медь с желтой изоляцией из сшитого полиэтилена
Провода заземления: гибкие луженые медные
Куртка: CPE или TPU
Стандарт: IEC, BS, DIN, VDE, ASTM, CSA или индивидуальный

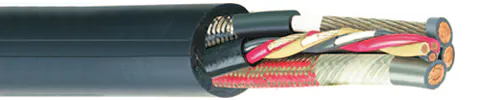

Тип SHD-PCG CPE/TPU Шахтный Kабель

mining-cable-004

Напряжение: 2кВ, 5кВ
Жил: 3
Проводник: Гибкая луженая медь
Изоляция: EPR (90°C)
Изоляция Экранирование: луженая медь и нейлоновая оплетка с цветовой кодировкой
Заземляющий проводник: Гибкая луженая медь, расположенная в центре кабеля.
Проводник управляющего заземления: луженый медный проводник/изоляция EPR
Куртка: CPE (синий, зеленый, желтый, оранжевый, красный, черный)

Тип SHD-CGC CPE/TPU Шахтный Kабель

mining-cable-001

Напряжение: 2кВ, 5кВ
Жил: 3
Проводник: Гибкая луженая медь
Изоляция: EPR (90°C)
Изоляция Экранирование: луженая медь и нейлоновая оплетка с цветовой кодировкой
Провода заземления: гибкие луженые медные
Контрольный проводник: луженая медь с желтой изоляцией, расположенная в центральной части кабеля.
Разделительная лента: непроводящая
Куртка: CPE (синий, зеленый, желтый, оранжевый, красный, черный)

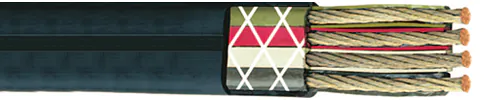

Тип W Плоский EPR Шахтный Kабель

mining-cable-002

Напряжение: 600/2000В
Тип: круглый или плоский
Жил: 2, 3, 4
Проводник: Гибкая луженая медь
Изоляция: EPR (90°C)
Усиление: Синтетическая пряжа поверх сборки
Оболочка: термореактивный материал, отвержденный в форме
Цвет куртки: черный
Стандарт: IEC, BS, DIN, VDE, ASTM, CSA или индивидуальный

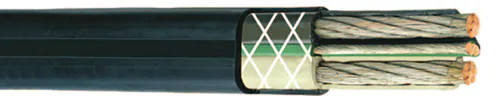

Тип G Плоский CPE Шахтный Kабель

Type-G-2C-Flat

Напряжение: 2кВ, 5кВ
Жил: 3
Проводник: Гибкая луженая медь
Изоляция: EPR (90°C)
Изоляция Экранирование: Луженая медь и нейлоновая оплетка с цветовой маркировкой
Заземляющий проводник: Гибкая луженая медь, расположенная в центре кабеля
Проводник управляющего заземления: Проводник из луженой меди/изоляция из EPR
Куртка: CPE (синий, зеленый, желтый, оранжевый, красный, черный)

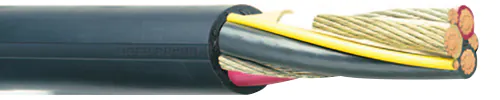

Тип G-GC CPE/TPU Шахтный Kабель

mining-cable-003

Напряжение: 2000В
Тип: плоский или круглый
Жил: 3
Проводник: Гибкая луженая медь
Изоляция: EPR (90°C)
Провод заземления: гибкая луженая медь
Лента: Непроводящая
Оболочка: CPE
Цвет куртки: черный, синий, зеленый, оранжевый, красный, желтый
Стандарт: IEC, BS, DIN, VDE, ASTM, CSA или индивидуальный

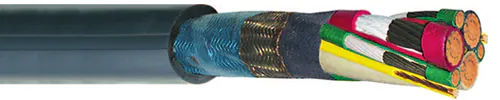

Тип VFD EPR/CPE Шахтный Kабель

Type-VFD-3-core

Напряжение: 2000В
Жил: 3жил проводник + 3жил заземляющий провод
Conductor: Tinned copper
Проводник: луженая медь
Силовой проводник: особо гибкий луженый многожильный трос
Провод проверки заземления (опционально): гибкий луженый медный с желтой изоляцией.
Изоляция: EPR (90°C)
Экран: Общая луженая медная оплетка плюс алюминиевая/полиэстеровая лента, обеспечивающая 100% покрытие
Оболочка: CPE (черная)

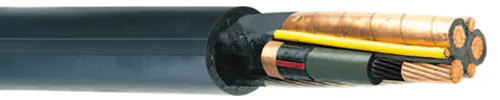

Тип MP EP/CPE Шахтный Kабель

mining-cable-005

Напряжение: 5/15кВ
Проводник: Медь
Жил: 3
Защитный экран: полупроводниковый слой
Изоляция: EPR
Изоляционный экран: полупроводящий слой под медной лентой
Провода заземления: луженая медь
Проводник проверки заземления: 8 AWG, 7-жильный медный провод с желтой полипропиленовой изоляцией
Оболочка: CPE

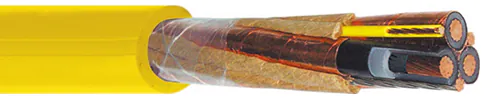

Тип MP-GC СПЭ ERP Шахтный Kабель

Type-MP-GC-3C-XLPE-Insulation-PVC-Sheath

Напряжение: 25/35кВ
Проводник: Медь
Жил: 3
Защитный экран: полупроводниковый слой
Изоляция: СПЭ, EPR
Изоляционный экран: полупроводящий слой под медной лентой
Провода заземления: луженая медь
Проводник проверки заземления: 8 AWG, 7-жильный медный провод с желтой полипропиленовой изоляцией
Оболочка: ПВХ

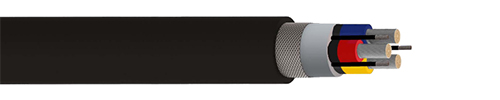

ТИП 241 1,1 кВ ~ 11 кВ резиновый экранированный шахтный кабель

Type-241-Flexible-Rubber-Screened-Mining-Cable

Напряжение: Тип 241.1 – 1,1 кВ; Тип 241.3 – 3,3 кВ; Тип 241.6 – 6,6 кВ; Тип 241.11 – 11 кВ
Проводник: луженые отожженные медные провода
Жил: 3
Разделитель/Экран: 1,1 кВ: бумажный разделитель; для других номинальных напряжений полупроводниковый термореактивный компаунд поверх проводников
Изоляция: EPR типа R-EP-90
Изоляционный экран: полупроводящий термореактивный компаунд
Кабельная сборка: три экранированных силовых и три заземляющих жилы, скрученные в правую сторону на сепараторе-ложе с центральной пилотной жилой.
Внутренняя оболочка: полупроводящий термореактивный компаунд
Покрытие земли: полупроводящий термореактивный состав
Сепаратор лотка: полупроводящий термореактивный компаунд
Армирующая оплетка: полиамидные нити
Оболочка: термореактивный состав CSP (хлорсульфированный полиэтилен); HD-90 — сверхпрочный, маслостойкий и огнестойкий

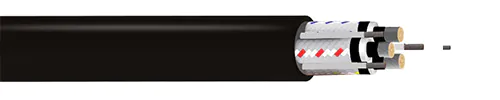

ТИП 240 1,1 кВ ~ 11 кВ экранированный шахтный кабель

Type-240-Flexible-Copper-Screened-Mining-Cable-With-Three-Pilots

Напряжение: Тип 240.1 – 1,1 кВ; Тип 240.3 – 3,3 кВ; Тип 240.6 – 6,6 кВ; Тип 240.11 – 11 кВ
Проводник: луженые отожженные медные провода
Разделитель/Экран: 1,1 кВ: бумажный разделитель; Другие напряжения: полупроводящий термореактивный компаунд
Изоляция: EPR типа R-EP-90
Изоляционный экран: 1,1 кВ: синтетическая лента; От 3,3 кВ: полупроводящий термореактивный компаунд
Экран: луженая медь/полиамидная оплетка
Промежуточные пилотные провода: гибкие многожильные луженые медные провода с покрытием EPR
Кабельная сборка: 3 экранированных силовых жилы с правой укладкой на сепараторе с 3 контрольными жилами
Сепаратор лотка: полупроводящий термореактивный компаунд
Оболочка: HD-PCP (полихлоропрен повышенной прочности) — сверхпрочная, маслостойкая и огнестойкая.
Опциональная открытая полиамидная оплетка между слоями оболочки
Цвет оболочки: Черный

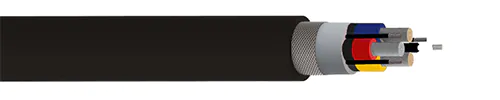

ТИП 245 1,1 кВ ~ 6,6 кВ гибкий резиновый шахтный кабель

Type-245-Flexible-Rubber-Mining-Cable

Напряжение: Тип 245.1 – 1,1 кВ; Тип 245.3 – 3,3 кВ; Тип 245.6 – 6,6 кВ
Проводник: Гибкий многожильный луженый отожженный медный проводник
Экран проводника: полупроводящий компаунд для кабелей с номинальным напряжением 3,3 кВ и выше.
Изоляция: EPR (этиленпропиленовый каучук)
Изоляционный экран: полупроводящий эластомер
Сепаратор лотка: полупроводниковый PCP (полихлоропрен)
Центральный выдвижной пилот: гибкий многожильный луженый медный проводник с покрытием EPR
Общий экран сердечника: заполнение и покрытие из полупроводящего PCP (полихлоропрена)
Проводник внутреннего заземления: гибкий многожильный луженый медный проводник с полупроводниковым покрытием PCP (полихлоропрен)
Армирующая оплетка: пряжа открытого переплетения
Оболочка: прочный PCP (полихлоропрен). (Оболочка CPE/CSP может быть предложена по запросу)
Цвет оболочки: Черный

Параметр кабеля типа SHD-GC
Параметр кабеля типа G-GC
Параметры кабеля типа W
Параметр кабеля типа MP-GC

Силовые проводники		Grounding Conductors		Номинальные наружные размеры	Прибл. Вес фунты. за 1000 футов.	Допустимая сила тока при температуре окружающей среды 30°C	Максимальная растягивающая нагрузка (фунты)
Размер AWG	Диаметр силового проводника	Размер AWG	Диаметр заземляющего проводника	Номинальные наружные размеры	Прибл. Вес фунты. за 1000 футов.		Максимальная растягивающая нагрузка (фунты)
2	0.321	6	0.204	2.42	3500	180	466
1	0.366	5	0.238	2.52	4080	205	587
1/0	0.413	4	0.259	2.64	4610	236	741
2/0	0.468	3	0.291	2.73	4890	270	934
3/0	0.518	2	0.321	2.9	5589	311	1178
4/0	0.584	1	0.366	3.05	6820	357	1178

Силовые проводники			Заземляющие проводники		Номинальные наружные размеры	Приблизительный вес в фунтах на 1000 футов.	*Допустимая сила тока Температура окружающей среды 40°C**
Размер AWG	Количество проводов на проводник	Толщина изоляции в милах	Размер AWG	Количество проводов на проводник	Номинальные наружные размеры	Приблизительный вес в фунтах на 1000 футов.
8	133	60	10	49	0.97	600	59
6	259	60	10	49	1.05	750	79
4	259	60	8	133	1.19	1070	104
2	259	60	7	133	1.34	1480	138
1	259	80	6	133	1.51	1890	161
1/0	266	80	5	133	1.65	2340	186
2/0	323	80	4	259	1.75	2750	215
3/0	418	80	2	259	1.89	3377	249
4/0	532	80	2	259	2.04	3980	287
250	627	95	2	259	2.39	5000	320
350	888	95	1/0	266	2.68	6750	394
500	1221	95	2/0	323	3.03	8900	487

Силовые проводники		Номинальный наружный диаметр	Приблизительный вес в фунтах на 1000 футов.	Ampacity 90°C Conductor 30°C Ambient Temp Размер AWG Толщина изоляции в милах
Размер AWG	Толщина изоляции в милах	Номинальный наружный диаметр	Приблизительный вес в фунтах на 1000 футов.
8	60	0.99	670	59
6	60	1.1	890	79
4	60	1.27	1250	102
2	60	1.48	1800	134
1	80	1.68	2270	157
1/0	80	1.79	2680	181
2/0	80	1.93	3200	211
3/0	80	2.07	3627	243
4/0	80	2.26	4650	280

Размер AWG	Силовые проводники		Заземляющие проводники		Толщина оболочки мм	Размер проводника для проверки заземления AWG2	Номинальные наружные размеры мм	Примерный вес кг на км
Размер AWG	Минимальное количество проводов на проводник	Толщина изоляции мм	Размер AWG	Минимальное количество проводов на проводник	Толщина оболочки мм	Размер проводника для проверки заземления AWG2	Номинальные наружные размеры мм	Примерный вес кг на км
1/0	18	8.76	4	7	4.3	8	73.4	7452
2/0	18	8.76	3	7	4.3	8	76.3	8256
3/0	18	8.76	2	7	4.3	8	78.9	9223
4/0	18	8.76	1	19	4.3	8	81.9	10312
250	35	8.76	1/0	19	4.3	8	84.7	11289
350	35	8.76	2/0	19	5.1	8	91.8	14173
500	35	8.76	3/0	19	5.1	8	98.9	17818
