Расшифровка кабеля КГ:

К – Кабель
Г – Гибкий

Наиболее распространены кабели КГ в обычном исполнении с одной, двумя или тремя основными жилами и тремя основными жилами и жилой заземления (так называемые «три с плюсом»).

К обозначению кабеля КГ в тропическом исполнении через дефис добавляют букву «Т» (пример: КГ-Т), кабеля в холодостойком исполнении – через дефис буквы «ХЛ» (пример: КГ-ХЛ).

В обозначение кабелей с нулевой жилой добавляется буква «н» (пример: КГн), кабелей с одной или двумя вспомогательными жилами (без жил заземления и нулевой) добавляется буква «в» (пример: КГв).

Применение КГ

Кабели на 0,66 кВ предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 0,66 кВ частотой до 400 Гц или постоянном напряжении 1 кВКабели на 0,38 В предназначены для присоединения переносных и передвижных электроприемников к электрическим сетям на номинальное переменное напряжение 0,38 В номинальной частотой до 400 Гц или постоянное напряжение 0,66 ВКабели не предназначены для применения на подъемно-транспортном оборудовании

кабель-кг

Допускается возможность применения также в различных помещениях и зданиях в зоне с умеренным климатом. В местах и конструкциях, где необходима большая гибкость и где силовые кабели других марок не эффективны. Диапазон температур окружающей среды, при которой допускается эксплуатация кабеля КГ составляет от – 40 °С до 50 °С, КГ-ХЛ от – 60°С до 50°С, КГ-Т от – 10°С до 55°С. Для кабелей марки КГ предусмотрена категория размещения 1, 2, 3 по ГОСТ 15150-69 и климатическое исполнение ХЛ (для холодных условий), Т (тропики).

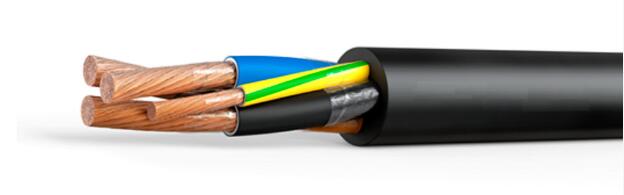

Конструкция КГ

1 Состоящие из медных проволок жилы. Используется медь не ниже 5-го класса;
2 Пленка поверх жил марки ПЭТ-Э;
3 Изоляция на основе резины из натурального и бутадиенового каучуков.
4 Поверх жил еще один слой пленки ПЭТ-Э
5 Внешняя резиновая оболочка резины на основе бутадиенового или изопренового каучуков;

КГ参数
Число и сечение жил, мм2Наружный диаметр кабеля, ммРасчетная масса 1 км кабеля, кг  Расчетная масса меди в 1км кабеля, кг
1 x 2.56,78022,25
1 x 48,0110 35,6
1 x 69,0150 53,4
1 x 1011,1230 89
1 x 1612,4310 142,4
1 x 2514,6450 222,5
1 x 3516,4 590 311,5
  1 x 5019,0 820 445
  1 x 7021,5 1 090 623
  1 x 9524,3 1 400 845,5
  1 x 12027,7 1 730 1068
  2 x 0.758,2 90 13,35
  2 x 1.08,5 100 17,8
  2 x 1.59,4 130 26,7
  2 x 2.511,2 190 44,5
  2 x 413,5 280 71,2
  2 x 615,5 380 106,8
  2 x 1021,2 680 178
  2 x 1623,7 920 284,8
  2 x 2528,4 1 340 445
  2 x 3531,2 1 680 623
  2 x 5038,0 2 450 890
  2 x 7042,2 3 170 1246
  2 x 9547,2 4 040 1691
  2 x 12050,7 4 800 2136
  3 x 0.758,9 110 20,03
  3 x 1.09,1 120 26,7
  3 x 1.510,1 160 40,05
  3 x 2.512,0 230 66,75
  3 x 414,5 350 106,8
  3 x 616,6 460 160,2
  3 x 1022,3 840 267
  3 x 1625,4 1 130 427,2
  3 x 2530,4 1 660 667,5
  3 x 3534,0 2 150 934,5
  3 x 5039,5 2 970 1335
  3 x 7044,7 3 930 1869
  3 x 9550,6 5 100 2536,5
  3 x 12054,4 6 150 3204
  4 x 1.010,1 160 35,6
  4 x 1.511,1 200 53,4
  4 x 2.513,2 290 89
  4 x 416,0 420 142,4
  4 x 618,4 590 213,6
  4 x 1024,3 1 000 356
  4 x 1627,8 1 400 569,6
  4 x 2533,7 2 100 890
  4 x 3537,7 2 730 1246
  4 x 5043,8 3 700 1780
  4 x 7049,7 5 000 2492
  4 x 9556,6 6 500 3382
  4 x 12062,0 8 120 4272
  5 x 1.011,1 190 44,5
  5 x 1.512,2 240 66,75
  5 x 2.514,5 350 111,25
  5 x 417,8 530 178
  5 x 620,5 720 267
  5 x 1026,8 1 250 445
  5 x 1630,9 1 700 712
  5 x 2537,4 2 600 1112,5
  5 x 3544,5 3 440 1557,5
  5 x 5050,1 4 580 2225
  5 x 7054,5 5 870 3115
  5 x 9563,3 7 820 4227,5
  5 x 12067,0 9 360 5340
  2 x 0.75 + 1 x 0.758,9 110 20,03
  2 x 1 + 1 x 19,1  120 26,7
  2 x 1.5 + 1 x 1.510,1160 40,05
  2 x 2.5 + 1 x 1.511,8220 57,85
  2 x 4 + 1 x 2.513,9310 93,45
  2 x 6 + 1 x 416,3440 142,4
  2 x 10 + 1 x 621,0740 231,4
  2 x 16 + 1 x 625,01 070 338,2
  2 x 25 + 1 x 1030,01 550 534
  2 x 35 + 1 x 1032,41 890 712
  2 x 50 + 1 x 1637,92 600 1032,4
  2 x 70 + 1 x 2542,73 400 1468,5
  2 x 70 + 1 x 3542,73 400 1557,5
  2 x 95 + 1 x 3548,04 500 2002,5
  2 x 120 + 1 x 3554,45 800 2447,5
  2 x 150 + 1 x 5057,56 510 3115
  3 x 2.5 + 1 x 1.513,2280 80,1
  3 x 4 + 1 x 2.515,5400 129,05
  3 x 6 + 1 x 418,0560 195,8
  3 x 10 + 1 x 623,5950 320,4
  3 x 16 + 1 x 627,61 300 480,6
  3 x 25 + 1 x 1033,11 950 756,5
  3 x 35 + 1 x 1036,52 400 1023,5
  3 x 50 + 1 x 1642,43 400 1477,4
  3 x 70 + 1 x 2547,74 500 2091,5
  3 x 95 + 1 x 3553,95 810 2848
  3 x 120 + 1 x 3559,17 2803515,5
  3 x 150 + 1 x 5064,98 6304450
