кабель каротажный геофизический

Описание кабелей каротажных геофизических

Для повышения эффективности разработки нефтяных и газовых месторождений, увеличения продуктивности работы скважин широкое распространение получили конструкции скважин с наклонными и горизонтальными участками ствола. Эти участки, проведенные по продуктивному пласту, служат для увеличения поверхности стока нефти и газа в скважину.

Геофизическое информативное обеспечение таких скважин при их строительстве и дальнейшей эксплуатации является сложной задачей из-за технических трудностей доставки геофизических приборов в наклонные и горизонтальные участки. Решением данной задачи является проведение работ при помощи жесткого кабеля (кабельной линии).

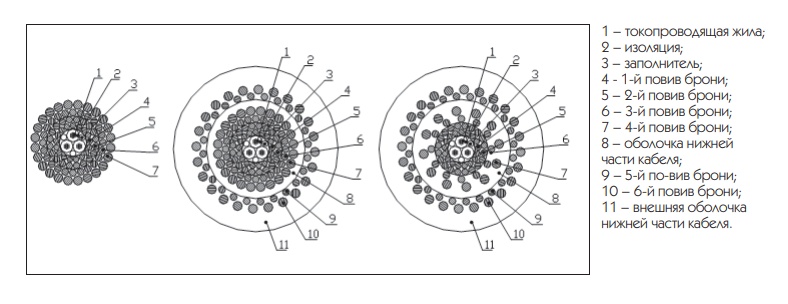

Жесткость кабелей достигается за счет увеличения количества повивов стальной проволоки, причем каждый последующий повив изготавливается из проволок большего диаметра. Повивы укладываются с зазором примерно равным диаметру проволоки с последующей проливкой полимером.

Технические характеристики

В зависимости от условий работы кабель изготавливается в двух исполнениях:

постоянного сечения (например, КГ 3×0,75-150-90 Оа);
переменного сечения (например, КГ 3-16/32-90 Оа (1,2/2,8) аналог КЛ3-160/230-90 Оа).

Преимущества кабелей каротажных геофизических

1 небольшая технологическая трудоемкость спуско-подъемной операции;
2 получение информации в реальном времени;
3 высокая надежность;
4 возможность применения стандартных приборов;
5 высокая мобильность.

Основные параметры кабелей каротажных геофизических

1 Электрическое сопротивление токопроводящей жилы, не более: 25 Ом/км;
2 Сопротивление изоляции, не менее: 20000 МОм*км;
3 Разрывное усилие верхней части, не менее: 160 кН;
4 Разрывное усилие нижней части, не менее: 230 кН;
5 Максимальная рабочая температура: 90 °С;
7 Масса кабеля верхней части, не более: 1200 кг/км;
8 Масса кабеля средней части, не более: 2150 кг/км;
9 Масса кабеля нижней части, не более: 2550 кг/км.
