Описание кабели грузонесущих с оптическим каналом связи

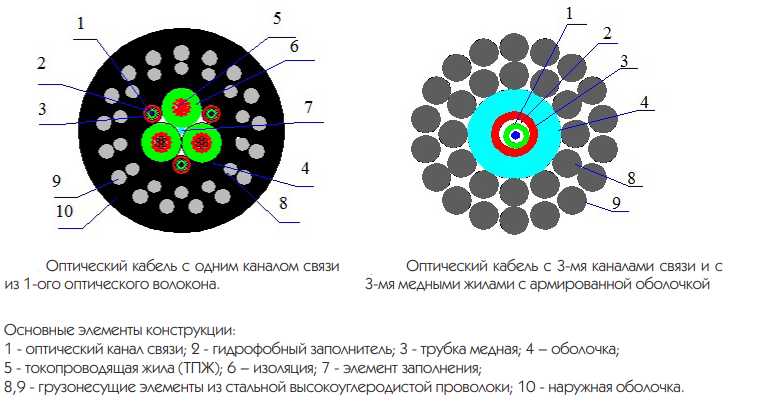

Это новая группа грузонесущих бронированных кабелей, отличительной особенностью которых является наличие информационных каналов из одного или нескольких оптических во-локон находящихся внутри трубчатых медных изолированных проводников, которые являются токопроводящими жилами.
Отличительной особенностью оптоволоконных кабелей является наличие металлической трубки в качестве оболочки модуля для защиты ОВ, которая гарантирует работоспособность кабеля при высоких давлениях, деформациях кручения, изгиба и растяжения.
Материал трубки может использоваться в качестве токопроводящей жилы, т.к. металличе-ская трубка является изолированной и может служить в качестве электрического канала связи, что дает возможность применения стандартных геофизических приборов.
Грузонесущие оптоволоконные кабели изготавливаются также с внешним покрытием в виде армированной оболочки, выполненной из двух разнонаправленных повивов проволоки с коэффициентом заполнения повива 0,4-0,6 и «залитых» полимерным материалом.
Основные характеристики оптоволоконных бронированных кабелей
| оптоволоконных бронированных кабелей参数表 | |||||||
|---|---|---|---|---|---|---|---|
| Марка кабеля | Разрывное усилие,не менее, кН | Количество и тип оптических волокон, n | Эл. сопр. проводника, Ом/км | Конструкция брони | Наружный диаметр кабеля, мм | Вес 1 км, кг/км | |
| n×d, mm | n×d, mm | ||||||
| КГ 1х1ООВ-4-90-1 | 4 | 1 - ООВ | 25,0 | 12x0,75 | 4,2 | 70,0 | |
| КГ 1х1МОВ-6-90 | 6 | 1 - МОВ | 25,0 | 12x0,85 | 18x0,85 | 6,3 | 165,0 |
| КГ (1х2,0+3х1ООВ)-55-120 | 55 | 3 - ООВ | 10,0 | 19х0,9 | 19х1,25 | 9,4 | 350,0 |
| КГ (3х1,5+3х1ООВ)-60-120Оа | 60 | 3 - ООВ | 15,0 | 14х1,1 | 17х1,3 | 15,6 | 440,0 |
| КГ (3х14+3х2ООВ)-80-90 Оа | 80 | 6 - ООВ | 1,5 | 24х1,1 | 24х1,3 | 25,0 | 1300,0 |
| КГ (2х(1ООВ+1,0)Э+5х2,0)-200-90 | 200 | 3 - ООВ | 10,0 | 30х1,5 | 36х1,5 | 20,3 | 1200,0 |
Характеристики оптических волокон
| оптических волокон参数表 | ||||
|---|---|---|---|---|
| Характеристики | Одномодовое ОВ | Многомодовое ОВ | ||
| Стандартное | Со смещенной дисперсией | 50/125 | 62,5/125 | |
| Коэффициент затухания, дБ/км | ||||
| На длине волны 850nм | - | - | 3,2 | 3,7 |
| На длине волны 1300nm | - | - | 1,1 | 1,4 |
| На длине волны 1310nm | 0,7 | - | - | - |
| На длине волны 1550nm | 0,7 | 0,7 | - | - |
| Хроматическая дисперсия, пс/нм/км | ||||
| На длине волны 1310nm | 3,5 | - | - | - |
| На длине волны 1550nm | 18 | 2,7 | - | - |
